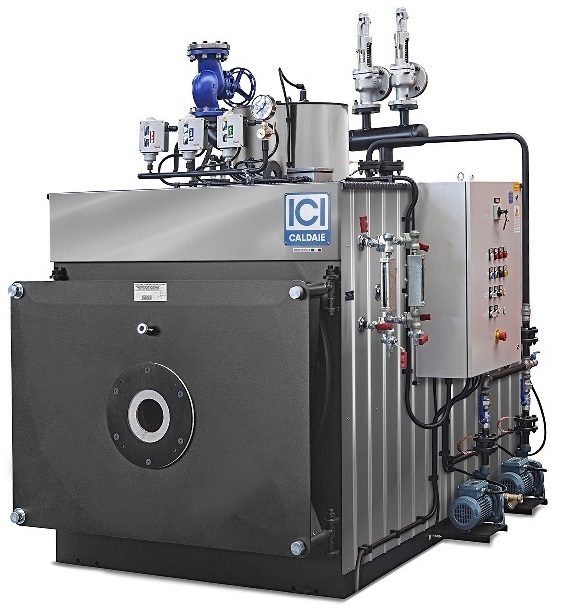

BNX - Bild 1
Förstora

BNX

ICI

Lågtryck ångpanna
Designtryck: 0,98 bar
Ångkapacitet: 100 – 3 000 kg/t

BNX serien av ångpannor är säckeldade pannor med vågräta rökkanaler och vattenkyld backgavel. Pannorna är speciellt designad för att arbeta på endast 1 bar.

Artikelnr: N/A Kategori:

Det kupolformade ångrummet på toppen ökar ångans utrymme men också distansen mellan förångningsytan och ångutgångs­anslutningen. Resultatet blir torr ånga med hög kvalité, trots det låga trycket.

Leveras fullt utrustat, emballerad och klar för installation
Stort ångutrymme medför torr ånga av god kvalité
Rostfri stål beklädnad för användning inom livsmedel och sanitära områden
Extra matarvatten­pump som standard
Pannan kan användas för båda gas- och oljebränsle

PannmodellBNX 100, BNX 1000, BNX 1400, BNX 150, BNX 1700, BNX 2000, BNX 2650, BNX 3000, BNX 350, BNX 500, BNX 700, BNX 850
MärkeICI

ICI BNX - Milton presentations broschyr(Sv/Dk/En)
ICI BNX - ICI presentations broschyr(En)

Generellt

Designtryck [bar] Strömförsörjning [°C] Bränsle Rökgastemperatur [°C]
0,50(1), 0,70(1) och 0,98 3F+N 400v 50Hz (2)(2) Naturgas, gasol, biogas(3), lättolja eller tjockolja 205(4)

(1) 0,5 och 0,7 bar på förfrågande
(2) Andre strömförsörjnings typer på förfrågande
(3) Speciell konfiguration för biogas
(4) Vid användning av naturgas med 10 % CO2

Tryck

Designtryck [bar] Arbetstryck [bar]
Min Max
0,50 0,20(1) 0,45
0,70 0,20(1) 0,65
0,98 0,20(1) 0,90

(1) Konfiguration för lägre arbetstryck kan levereras

ICI TReVAPOR - Kapacitet, vattenvolym och vikt

Pannmodell Artikelnummer Max ångproduktion (1) [kg/t] Max inmatat effekt (2) [kW] Max värmeeffekt (2) [kW] Verk­nings­grad (2) [%] Vattenvolym [l] Torr vikt (4) [kg]
Vatten (3) Ånga (3) Total
BNX 100 Saknas 100 77,4 69,8 >91,0 146 52 198 470
BNX 150 Saknas 150 115 105 >91,0 250 160 410 660
BNX 350 Saknas 350 256 233 >91,0 515 290 805 1080
BNX 500 Saknas 500 383 349 >91,0 690 185 875 1300
BNX 700 Saknas 700 511 465 >91,0 800 195 995 1400
BNX 850 Saknas 850 639 582 >91,0 1100 300 1400 2000
BNX 1000 Saknas 1000 767 698 >91,0 1100 300 1400 2000
BNX 1400 Saknas 1400 1022 930 >91,0 1560 450 2010 2500
BNX 1700 Saknas 1700 1278 1163 >91,0 1790 490 2280 2700
BNX 2000 Saknas 2000 1533 1395 >91,0 2050 970 3020 3600
BNX 2650 Saknas 2650 1917 1744 >91,0 3100 1140 4240 4900
BNX 3000 Saknas 3000 2236 2035 >91,0 3100 1140 4240 4900

(1) Vid 80 °C matarvatten temperatur
(2) Vid 250 °C rökgastemperatur
(3) Vid normalt vattennivå (n.v.n.)
(4) För 0,98 bar panna
