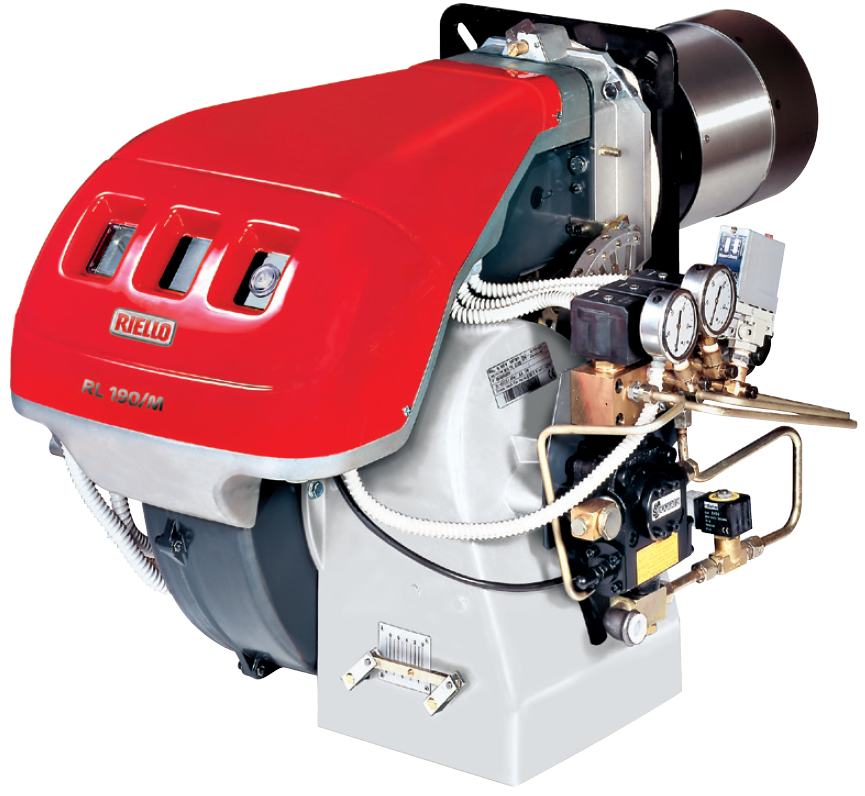

RL /M

Modulerande oljebrännare

Effekt: 95 kW – 12 MW

Riello RL /M fullt modulerande lättolje brännare med mekanisk CAM är lämpliga för tex. värme-, ång-, hetvatten eller hetoljapannor.

Kategori:

Gul- och blåflam brännarmodell

Gulflam brännarmodell (kod C01 eller MZ) är lämplig för alla panntyper, även för säckeldad panntyp, medan blåflam brännarmodell (kod C05 eller BLU) kan användas för tre-stråks pannor där det finns krav om låga emissioner.

Presentation och tekniska data:

Gulflam:
Riello RL /M 28-190 C01 produktbroschyr (En)

Blåflam:
Riello RL /M 55-85 BLU produktbroschyr (En)

Installations-, användnings- och underhållsinstruktion:

Gulflam:
Riello RL /M 28-50 C01 instruktion (It/De/En/Fr)
Riello RL /M 28-50 C01 instruktion (Sv)
Riello RL /M 28-50 C01 instruktion (Sv)
Riello RL /M 70-130 C01 instruktion (En)
Riello RL /M 70-130 C01 instruktion (It/En/fr/De/Es)
Riello RL /M 190 C01 instruktion (Sv)
Riello RL /M 190 C01 instruktion (Sv)

Blåflam:
Riello RL /M 55-85 BLU instruktion (It/De/En/Fr)

Reservdelslista :

Gulflam:
Riello RL /M 28-50 C01 Reservdelslista (It/En/Fr/De/Es)
Riello RL /M 190 C01 Reservdelslista (It/En/Fr/De/Es)

Gulflam brännartyp

Gulflam brännartyp har standard utsläpp

Generellt
Bränsle Lätt eldningsolja/diesel, bio-olja (1)
Strömförsörjning (2) 1 fas/ 230 v/ 50 Hz (RL /M 28)
3 fas/ 230-400 v/ 50 Hz (RL /M 38-1200)
Utslåpp Enligt EN 267, class 1 (för C01 typ)
Enligt EN 267, class 2 (för MZ typ)

(1) Specialversion
(2) Andra typer av strömförsörjning på förfrågan



Artikelnummer, effekt, brännarhuvud längd, vikt
Modell Artikelnummer (1) Effekt (2) Modulationsområd Brännarhuvud längd Vikt
Min. Max. Min.(3) Max.(4)
[kW] [kW] [mm] [mm] [kg]
RL /M  28 C01 20166492 90 332 1:3,7 241 351 39
RL /M  38 C01 20166497 101 450 1:4,5 241 351 41
RL /M  50 C01 20166502 130 593 1:4,6 241 351 42
RL /M  70 C01 20166463 261 1043 1:4,0 272 385 65
RL /M  100 C01 20166481 332 1482 1:4,5 272 385 68
RL /M  130 C01 20166486 498 1179 1:3,6 272 385 71
RL /M  190 C01 20166490 534 2431 1:4,6 370 95
RL /M  250 C01 (5) 600 2650 1:4,4 370 520 117
RL /M  500 C01 (5) 1000 5500 1:5,5 395
RL /M  650 C01 (5) 1100 6500 1:5,9 395
RL /M  800 C01 (5) 1200 8000 1:6,7 405
RL /M  1000 C01 (5) 1200 9400 1:7,8 405
RL /M  1200 C01 (5) 1500 12000 1:8,0 405

(1) för standard brännarhuvud längd (kod TC) och standard strömförsörjning (1-fas 230v eller 3-fas 400v)
(2) för bränsle med nettovärmevärde: 11,8 kWh/kg (10 200 kcal/kg) och viskositet vid 20°C: 4÷6 mm2/s (cSt)
(3) med standard brännarhuvud (kod TC)
(4) med förlängt brännarhuvud (kod TL)
(5) specialbeställning

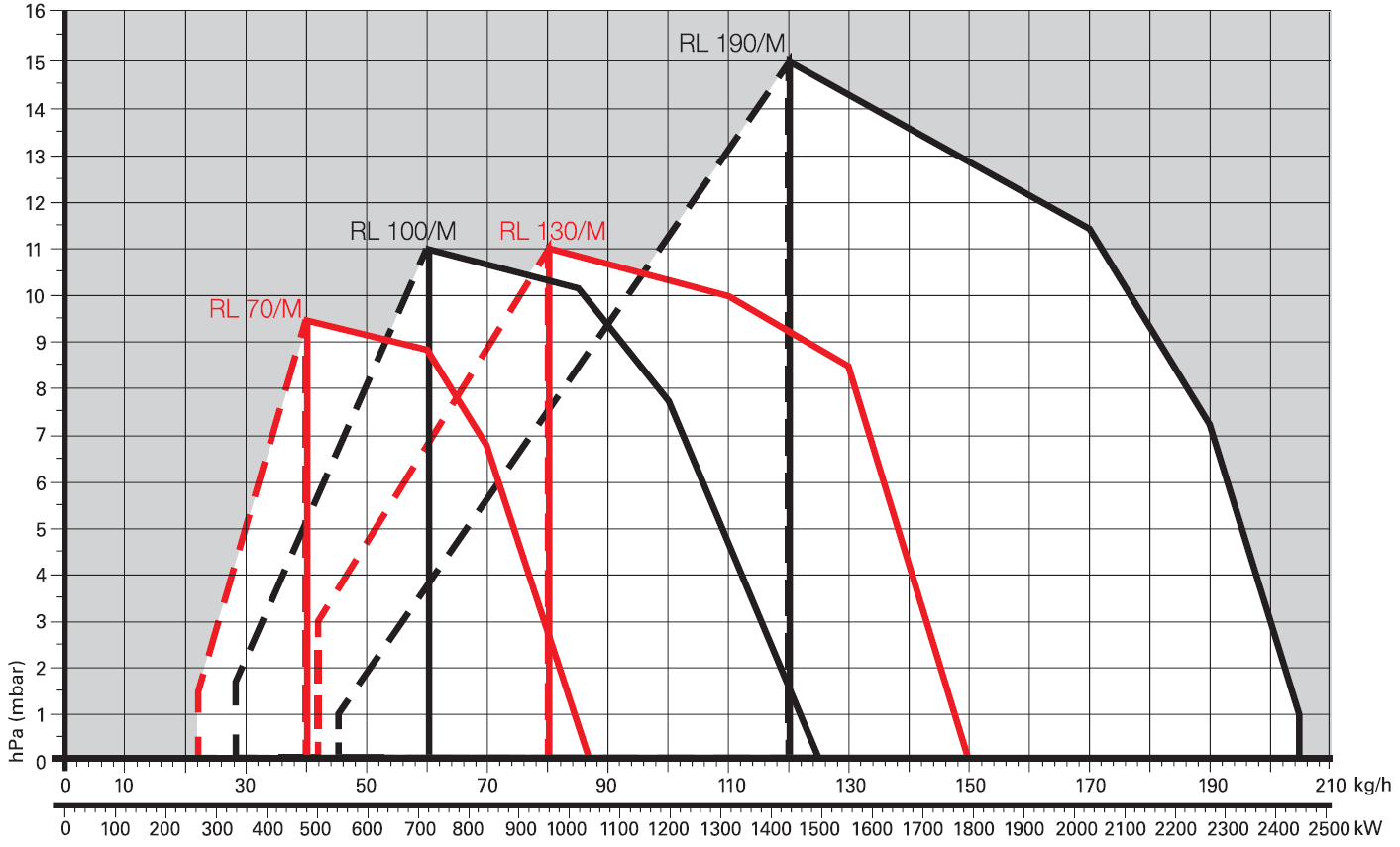

Kapacitetsdiagram


Blåflam brännartyp

Blåflam brännartyp har låga utsläpp (low-NOx)

Generellt
Bränsle Lätt eldningsolja/diesel, bio-olja (1)
Strömförsörjning 1 fas/ 230 v/ 50 Hz (RL /2 BLU 22-32)
3 fas/ 230-400 v/ 50 Hz (RL /2 BLU 42)
Utslåpp Enligt EN 267, class 3 (for BLU typ)

(1) Specialversion
(2) Andra typer av strömförsörjning på förfrågan



Artikelnummer, effekt, brännarhuvud längd, vikt
Modell Artikelnummer (1) Effekt (2) Modulationsområd Brännarhuvud längd Vikt
Min. Max. Min.(3) Max.(4)
[kW] [kW] [mm] [mm] [kg]
RL /M  55 BLU 3899210 190 712 1:3,7 365 65 65
RL /M  85 BLU 3896011 223 1023 1:4,6 365 70 70
RL /M  145 BLU (5) 70

(1) för standard brännarhuvud längd (kod TC) och standard strömförsörjning (1-fas 230v eller 3-fas 400v)
(2) för bränsle med nettovärmevärde: 11,8 kWh/kg (10 200 kcal/kg) och viskositet vid 20°C: 4÷6 mm2/s (cSt)
(3) med standard brännarhuvud, brännarkod TC
(4) med förlängt brännarhuvud, brännarkod TL
(5) specialbeställning

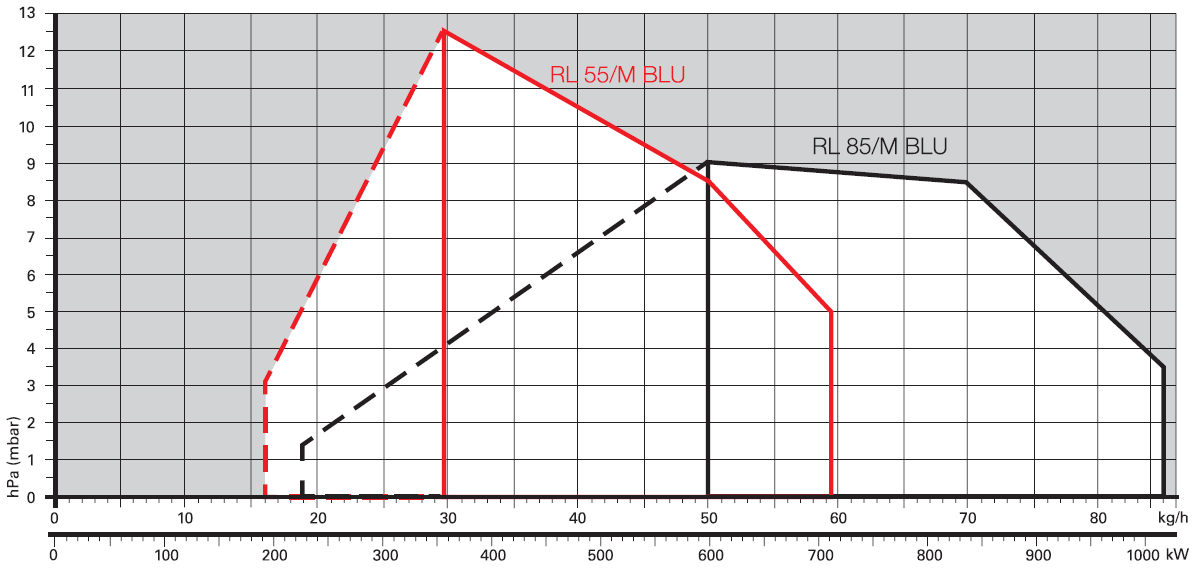

Kapacitetsdiagram
