NEX R1 och NEX R2
Solpanelsdrivet varmvattensystem
NEXOL solvärmare NEX R1 och NEX R2 har en värmekapacitet på 1 500 W. De tillåter uppvärmning av vatten enbart med solenergin. Under dåliga soldagar värms varmvattenberaderen automatiskt upp via elnätet.
Användningen av två värmeelement (NEX R2) möjliggör tvåzonsuppvärmning av tanken, vilket möjliggör maximal komfort för användaren med minimal elförbrukning från nätet.
Kan levereras som ett komplett system med NEXOL 120 varmvattenberedare och Jinko N solpaneler.
Fördelar
- Snabb och enkel användning av solenergi för vattenuppvärmning
- Enkel installation (Plug & Play)
- Hög soltäckning kan uppnås
- Låga investeringskostnader
- Stor lagringskapacitet kan betjänas
- Oberoende av energipriser och elnät

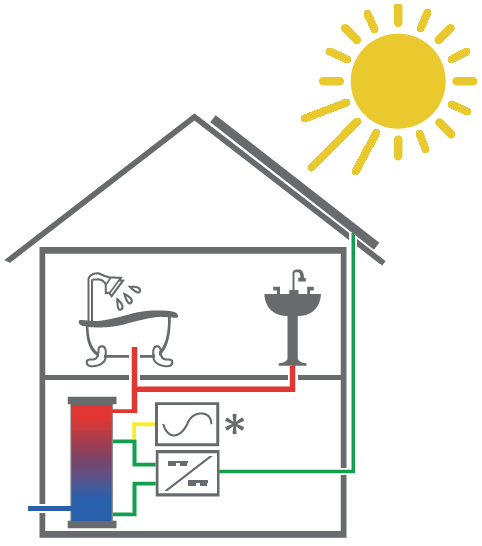

NEXOL NEX R2 funktionsdiagram
(*) nätanslutning valfri
Jämför med andra varmvattensystem
| NEX R | Solvärmepaneler | Värmepump | Elektrisk vattenvärmare | |||||
|---|---|---|---|---|---|---|---|---|
| Låga energiförluster |  |
 |
|
|
||||
| Enkel installation av en person | |
|
|
|
||||
| Lågt energibehov | |
|
|
|
||||
| Användning av regenerativ energi | |
|
|
|
||||
| Fungerar med endast ett fåtal soltimmar | |
|
|
|
||||
| Lågt underhåll | |
|
|
|
||||
| Pris (för jämförbar kvalitet) | Mellan | Hög | Hög | Låg | ||||
| Driftskostnad | Låg | Låg | Mellan | Hög | ||||
Tvåzons värmefunktion
Övre zonen
Först värms den övre zonen av lagringstanken nära varmvattenutloppet till 65°C med solenergi prioriterad som driftkälla.
Detta möjliggör snabb varmvattenleverans.
Endast vid låg solinstrålning återuppvärms den övre zonen med elnät. Detta innebär att så lite nätström som möjligt används för att tillhandahålla varmvatten eftersom endast den övre zonen värms upp av nätström.
Nedre zon
Så snart den övre zonen har nått sin måltemperatur växlar systemet till det undre värmeelementet och värmer upp hela ackumulatortanken. På så sätt lagras energin som genereras av solpanelen, i vattnet.

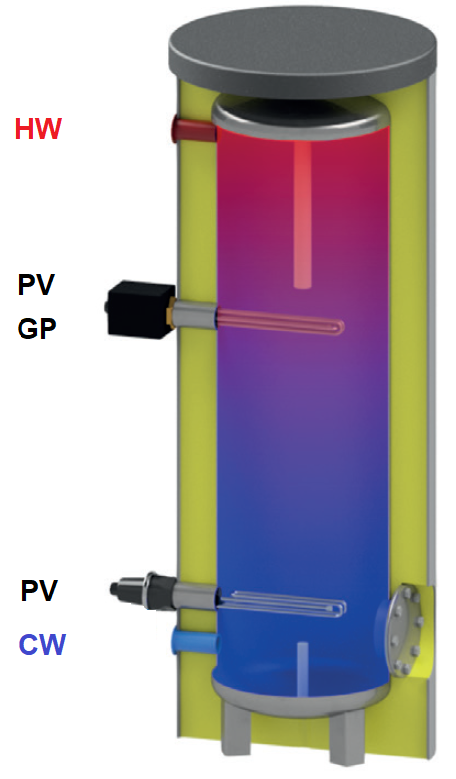

Tvåzons värmefunktion
HW: Varmvattenuttag, CW: Kallvattenintag
PV: Solenergianslutning, GP: Nätanslutning

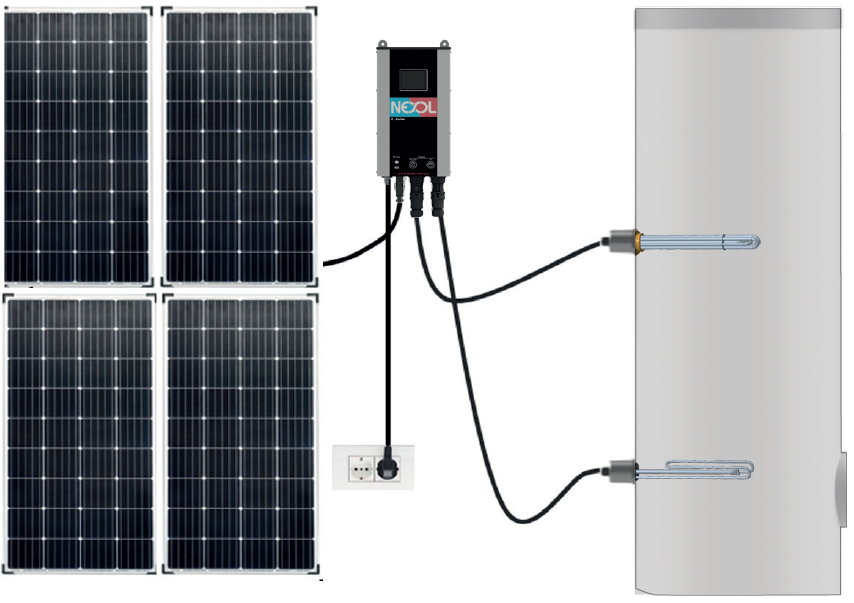

Enkel installation
NEXOL solvärmare NEX R1 och NEX R2 har övertygande enkel installation.
- Solcellsmodulerna ansluts direkt till NEXOL kontrollboxen med hjälp av en MC4-kontakt.
- NEXOL kontrollboxen anslutas till elnätet med en standard nätkontakt.
- Värmeelementarna ansluts till NEXOL kontrollboxen med stickpropp efter installation i varmvattentanken.

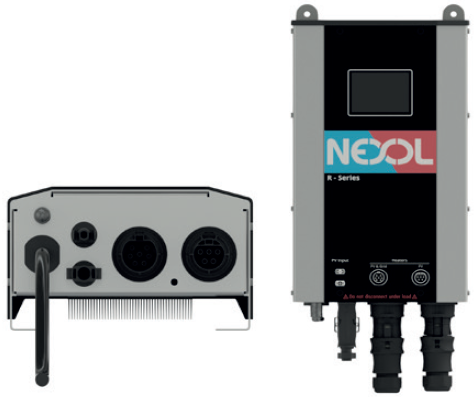

NEXOL kontrollbox
Presentation och tekniska data:
NEXOL R produktbroschyr (En)
NEXOL R effektstyrenhet produktbroschyr (En)
| Modell | NEX R1 | NEX R2 | |
|---|---|---|---|
| Artikelnummer | NEX-R1 | NEX-R2 | |
| Tvåzons värmefunktion | |
|
|
| Värmeelement: | |||
| Antal värmeelement: | 1 | 2 | |
| Max. elektrisk effekt | [W] | 1 500 | |
| Monteringsdjup | [mm] | 350 | |
| Anslutning | ["] | 1 1/2 rörgänge | |
| Kontrolenhet | |||
| Nätanslutning | [v / Hz] | 230 / 50-60 | |
| Solpanel anslutning (+/-) | MC4 | ||
| Solpanel anslutning (jord) | M5 ringkabelsko | ||
| Effektoptimering (MPPT) | |
||
| Anti-legionella program | |
||
| Max. användbar effekt | [W] | 1 500 | |
| Krav på solpaneler (ingår ej) | |||
| Min. nominell spänning | [v] | 100 | |
| Max. öppen kretsspänning | [v] | 300 | |
| Max. kortslutningsström | [A] | 15 | |
| Anslutning | MC4 | ||
| Krav på varmvattenberedare (ingår ej): | |||
| Min. rekommenderad volym | [liter] | 60 | 120 |
| Värmeelement anslutningar | ["] | 1 x 1 1/2 | 2 x 1 1/2 |
