FX
Komplett ånggenerator
Konstruktionstryck: 5 bar
Ångkapacitet: 50 – 300 kg/t
ICI ångpanna modell FX är en automatisk, högeffektiv säckeldad ångpanna med vattenkyld backgavel och horisontella rökkanaler. Den har liten vattenvolym och har därför snabb reaktion på växlande ångforbrukning.
Pannan levereras fullt utrustat klar för enkel installation och behöver bara anslutas till el, vatten och ångrör.
Tack vare helautomatisk drift och små dimensioner är FX pannan särskilt lämpligt för kemtvätt och liknande vär det krävs minimalt underhåll och snabb reaktion på växlande ångförbrukning.

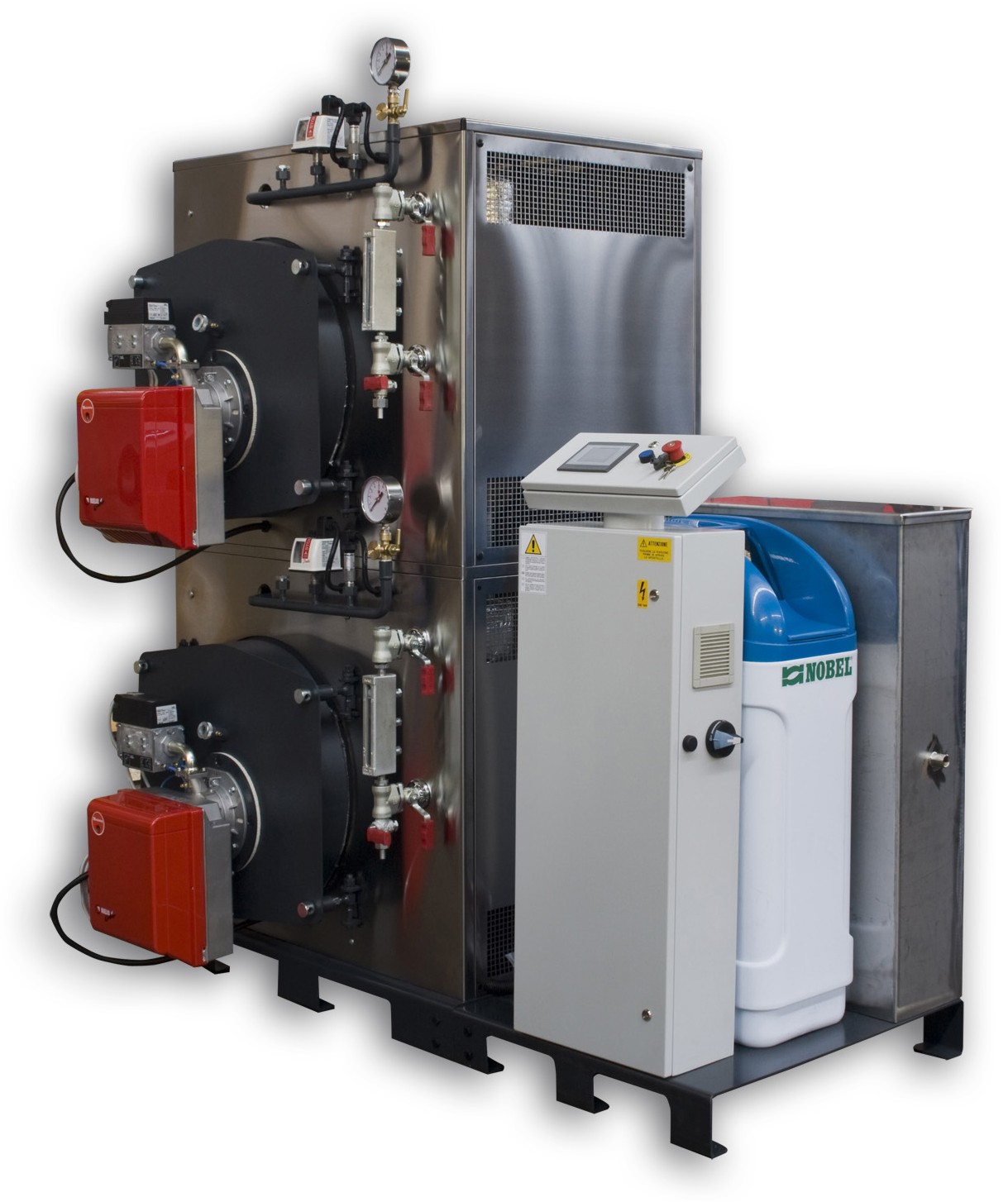

FX panna kan levereras monterat i ram där det ingår komplett tillbehör som vattenbehandling och matarvattentank.
Pannan kan användas för både gas- och oljeeldning
Godkänt enligt P.E.D. 97/23/CE.
Milton produktbroschyr (Sv)
Milton produktbroschyr (Dk)
ICI produktbroschyr (En)
ICI FX teknisk instruktion (En)
| Konstruktionstryck | [bar] | 5 | |
|---|---|---|---|
| Arbetstryck | Min | [bar] | 3 |
| Max | [bar] | 4,5 | |
| Strömförsörjning | 1F+N 230v 50Hz | ||
| Elektrisk effekt för matarvattenpump | [kW] | 0,75 | |
| Max. elektrisk effekt för brännare | [kW] | 1,0 | |
| Bränsle | Gas, lättolja | ||
| Pannmodell | Max ångproduktion(1) | Arbetstryck min./max. | Konstruktionstryck | Mått | Torr vikt | Vattenvolym | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | B | H | Vatten(2) | Ånga(2) | Total | |||||
| [kg/t] | [bar] | [bar] | [mm] | [mm] | [mm] | [kg] | [l] | [l] | [l] | |
| FX 50 | 50 | 5 | 3-4,5 | 1300 | 1050 | 1200 | 430 | 50 | 9 | 59 |
| FX 100 | 100 | |||||||||
| FX 150 | 150 | |||||||||
| FX DUAL 100 | 100 | 2100 | 830 | 100 | 18 | 118 | ||||
| FX DUAL 200 | 200 | |||||||||
| FX DUAL 300 | 300 | |||||||||
(1) Vid 80 °C matarvattentemperatur
(2) vid normalt vattennivå (n.v.n.)
FX mått

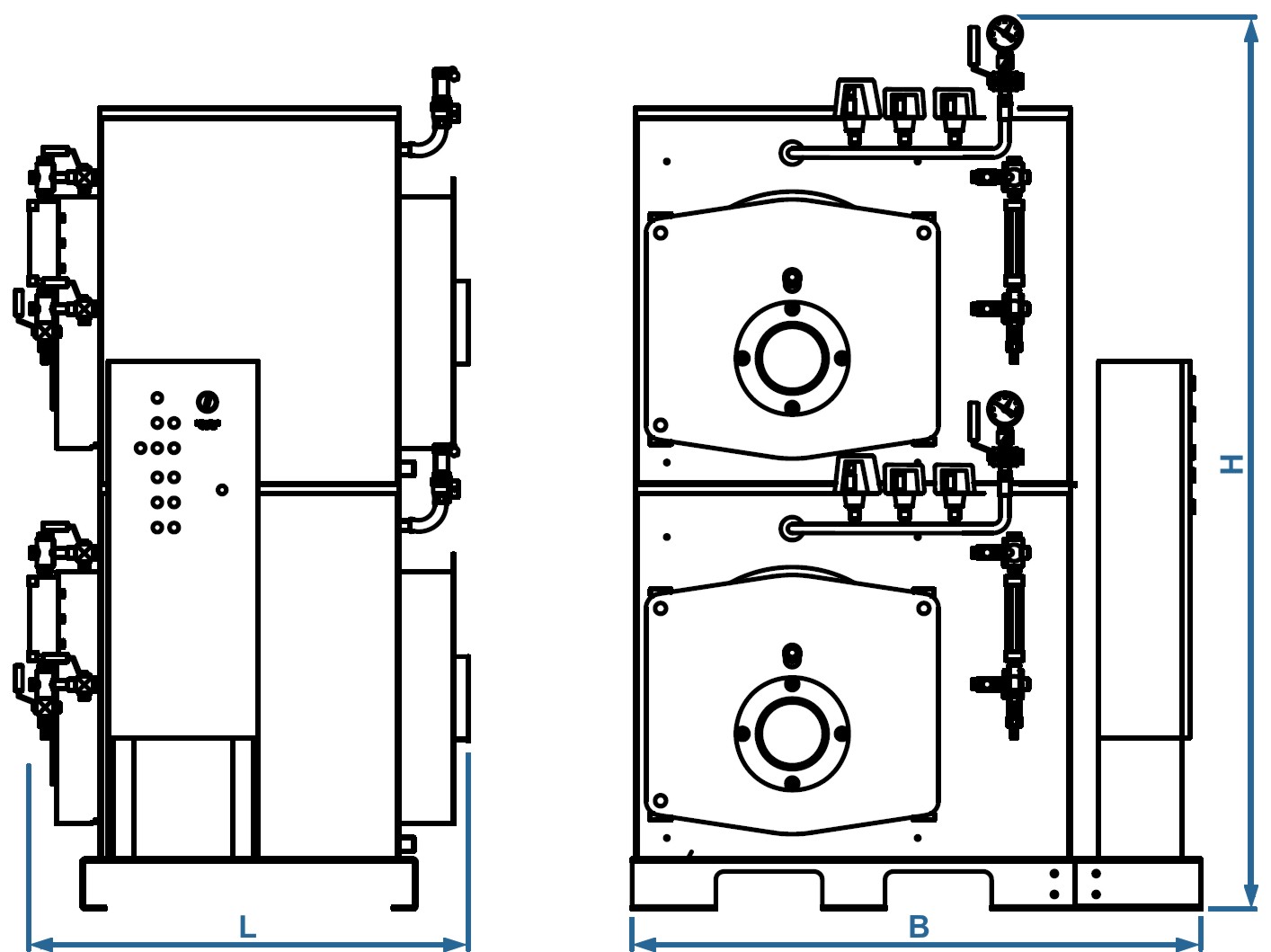

FX DUAL mått
| Pannmodell | Max inmatat effekt(1) | Max värmekapacitet(1) | Verkningsgrad(1) | Rökgasmotstånd | Brännarrörslängd | Brännkammare inre mått | Rökgasutgång | |
|---|---|---|---|---|---|---|---|---|
| L | Øi | Øc | ||||||
| [kW] | [kW] | [%] | [mbar] | [mm] | [mm] | [mm] | [mm] | |
| FX 50 | 34,8 | 31,7 | 91,1 | 0,4 | 150-200 | 651 | 368 | 200 |
| FX 100 | 77,4 | 70,5 | 91,0 | 1,5 | ||||
| FX 150 | 116,2 | 105,7 | 91,0 | 3,2 | ||||
| FX DUAL 100 | 69,6 | 63,4 | 91,1 | 0,4 | ||||
| FX DUAL 200 | 154,9 | 141,0 | 91,0 | 1,5 | ||||
| FX DUAL 300 | 232,4 | 211,4 | 91,0 | 3,2 | ||||
(1) vid 220 °C rökgastemperatur för eldning med naturgas vid 10% CO2
