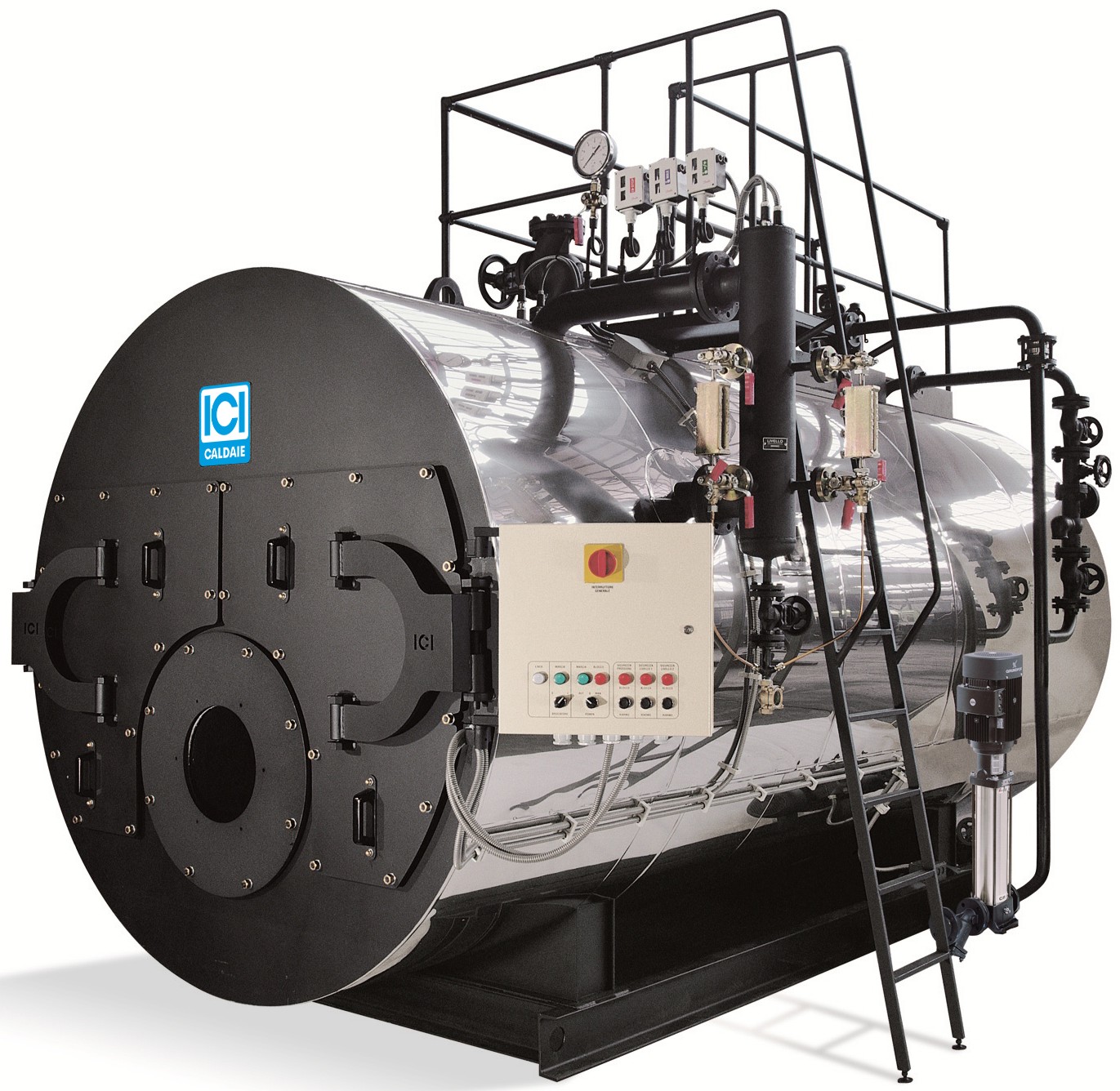

GX

Tre-stråks ångpanna med vattenkyld backgavel

Designtryck: 12, 15, 18, 20 eller 25 bar
Ångkapacitet: 1 700 – 25 000 kg/t

GX serien av ångpannor är tre stråks pannor med vågräta rökkanaler designade i överenstämmelse med de senaste EU standarderna och producerade speciellt för industrianläggning. Produktionen innefattar den senaste teknologin och pannan ger hög effekt och tillfredställer krav på säkerhet, hållbarhet och en exakt styrning

  • Vid konstruktionen har det använts hög kvalité på material, och svetsningen är kontrollerad av röntgen, ultraljud och färg genomträngnings inspektioner
  • Leveras fullt utrustad med allt säkerhets- och reglerings utstyr, emballerad och klar för installation
  • Stort ångutrymme medför torr ånga av god kvalité
  • Två matar vatten pumpar som standard
  • Tillverkat enligt EN 12 935 och godkänt jämför P.E.D. 97/23/CE
  • Pannan kan användas för båda gas- och oljebränsle
Kategori:

Detaljerad beskrivning

Pannkropp

Pann­kroppen är svetsad och testad enligt PED 97/23 / EC-direk­tivet med stål­kvalitet P265GH UNI EN 10028/2 och P275NH UNI EN 10028/3.

Pannan är utrustad med manhål, inspektions­öppningar, lyft­öglor och PN 16 eller PN 40 EN 1092-1 fläns­anslutningar för pann­utrustning.

Rökrör

Stålkvalitet: P235GH UNI EN 10216/2-10217/2.

Rök­kanalerna utkravas före svetsning till änd­plattorna. Detta undviker vinkelsvets­ningar.

Turbo­latorer (retarder) används inte. Detta säker­ställer enkel rengöring och mindre rökgas­motstånd för brännaren.

Eldstad

Horisontell förbrännings­kammare med vågformad sektion, om så krävs (beror på pann­storlek och konstruk­tions­tryck).

Under till­verkningen upphettas änd­plattorna och kupas full­ständigt. På detta sätt kan de änd‑till‑änd svetsas till förbrännings­kammaren så att vinkel­svetsningar undviks.

Det vatten­inneslutna förbrännings­kammare är ansluten till ett Ø500 mm manhål.

Bärram

Bärram byggt av kolstål­sektioner.

Isolering och beklädnad

Värme­isolering av hög densitet mineralull med pann­beklädnad av präglad aluminium­plåt.

Panndäcka

Gångbro för åtkomst till utrust­ning på toppen av pannan. Tillverkad av präglad metall­plåt.

Frontlucka och främre rökkammare

Front rök­kammare av stål­plåt, isolerad med eldfast material med hög aluminium­halt, försedd med dubbla dörrar med keramisk fiber­isolering och dubbel­hängda gångjärn, som lätt kan öppnas utan att avmontera brännaren. Levereras med inspektions­fönster för eldstad och eldfast material anpassat till speci­ficerad brännare.

Bakre rökkammare

Rök­kammare av stålplåt, värme­isolerad med eldfast material med hög aluminium­halt, utrustad med två separata dörrar och inspektions­lucka för åtkomst till rengöring av rökrör, skorstens­anslutning, manhål för åtkomst till eldstaden, inspektions­fönster med giljotin­lucka.

Möjlighet för tilval av ekonomiser typ ECXV integrerad ovanpå rökkammare.

Utrustning

GX pannan leve­reras i standard konfi­guration komplett med full säkerhets- och kontroll­utrustning som krävs för automatisk drift, inklusive mekanisk och hydraulisk montering av all utrustning och certi­fieringar enligt PED 97/23 / EC-direktivet.

Kontrollpanel med silikonkablar och PVC skyddshylsor. Funktionstest före leverans.

ICI GX - Miltons presentations broschyr(sv,dk,en)
ICI GX - ICI presentations broschyr(en)

Generellt

Designtryck [bar] Strömförsörjning Bränsle Rökgastemperatur [°C]
12, 15, 16, 18, 20, 22 eller 25(1) 3F+N 400v 50Hz (2) Gas, lättolja eller tjockolja 240(3)

(1) 18 och 20 bar på förfrågande
(2) Andre strömförsörjnings typer på förfrågande
(3) Vid användning av naturgas med 10 % CO2

Standard arbetstryck

Designtryck [bar] Arbetstryck [bar]
Min Max
12 8,0 (1) 11,5
15 10,0 (1) 14,3
18 13,0 (1) 17,0

(1) Konfiguration för lägre arbetstryck kan levereras

Tabell - Kapacitet, vatten volym och vikt

Kapacitet, vatten volym och vikt

Pannmodell Max ångproduktion(1) [ton/t] Max inmatat effekt(2) [MW] Max värmeeffekt (2) [MW] Verk­nings­grad (2) [%] Vattenvolym [l] Torr vikt [ton]
Vatten(3) Ånga(3) Total 12 bar 15 bar
GX 1000 1,70 1,31 1,16 89,1 4565 1375 5940 6,5 7,2
GX 1200 2,04 1,55 1,40 90,0 4445 1360 5805 7,1 7,8
GX 1500 2,56 1,94 1,74 90,0 5475 1485 6960 8,5 9,4
GX 1750 3,00 2,26 2,04 90,0 5475 1415 6890 9,6 10,5
GX 2000 3,41 2,58 2,33 90,0 6615 1820 8435 10,5 11,6
GX 2500 4,27 3,23 2,91 90,0 7645 1970 9610 11,5 13,0
GX 3000 5,10 3,88 3,49 90,1 7955 1910 9865 13,0 16,3
GX 3500 6,00 4,57 4,07 89,0 9725 2215 11940 14,3 15,7
GX 4000 6,82 5,17 4,65 90,0 10280 2350 12630 16,0 17,6
GX 5000 8,50 6,46 5,81 90,0 11180 2940 14120 18,0 19,8
GX 6000 10,24 7,79 6,98 89,5 13545 2985 16530 21,0 23,1
GX 7000 12,00 9,10 8,14 89,5 15970 4060 20030 24,0 26,5
GX 8000 13,60 10,34 9,30 90,0 20050 5650 25700 26,5 29,2
GX 9000 15,30 11,63 10,47 90,0 22060 6080 28140 30,0 33,0
GX 10000 17,00 12,92 11,63 90,0 24620 6500 31120 33,0 40,0
GX 12000 20,00 15,50 13,95 90,0 29250 8250 37500 38,0 42,0
GX 13000 22,00 16,80 15,12 90,0 31240 8860 40100 40,0 44,0
GX 15000 25,00 19,38 17,42 90,0 49,0 53,9

(1) Vid 80 °C matar vatten temperatur
(2) Vid 240 °C rökgas temperatur
(3) Vid normalt vatten nivå (n.v.n.)

Tabell - Brännare och economiser specifikationer

Brännare och economiser specifikationer

Pann modell Max. inmatat effekt Rökgas­motstånd Min. brännarrör längd Bränsle förbrukning Rekom­menderat econo­miser (1) Econo­miser mottryck (1)
Naturgas Lättolje Tjockolje
[kW] [mbar] [mm] [Nm3/t] [kg/t] [kg/t] [mbar]
GX 1000 1 310 5,5 320 133,7 110,1 115,8 ECX 8-12 0,4
GX 1200 1 550 7,0 320 160,5 132,2 139,0 0,5
GX 1500 1 940 7,0 320 200,6 165,2 173,7 ECX 15-20 0,4
GX 1750 2 260 7,0 320 234,0 192,7 202,7 0,5
GX 2000 2 580 8,5 320 267,5 220,3 231,6 0,7
GX 2500 3 230 8,0 320 334,3 275,3 289,5 ECX 25-35 0,5
GX 3000 3 880 9,0 320 401,2 330,4 347,4 0,7
GX 3500 4 570 10,5 320 468,1 385,5 405,4 1,9
GX 4000 5 170 10,0 320 535,0 440,6 463,3 ECX 40-50 1,9
GX 5000 6 460 10,5 380 668,7 550,7 579,1 2,8
GX 6000 7 790 12,0 380 798,0 657,2 691,0 ECX 60-70 2,3
GX 7000 9 100 12,0 430 925,8 762,5 801,8 2,9
GX 8000 10 340 14,0 430 1035,1 852,5 896,4 ECX 80 2,8
GX 9000 11 630 14,0 500 1190,5 980,4 1030,9 ECX 90-100 2,5
GX 10000 12 920 15,0 500 1322,7 1089,3 1145,5 3,0
GX 12000 15 500 19,0 500 1586,9 1306,9 1374,2 ECX 120 3,3
GX 13000 16 800 20,0 600 1719,6 1416,1 1489,1 3,3
GX 15000 19 380 22,0 550 1984,1 1634,0 1718,2 ECX 150 2,0

(1) Economiser (rökgas värmeväxlare) är tilvals utrustning Brännar hål diameter anpassas specificerad brännare

Tabell - Dimensioner

Dimensioner

Modell Dimensioner
ØC H1 L L1 P
[mm] [mm] [mm] [mm] [mm]
GX 1000 400 2280 2450 2000 4100
GX 1200 400 2280 2450 2000 4100
GX 1500 450 2460 2550 2180 4100
GX 1750 450 2460 2650 2180 4100
GX 2000 500 2460 2650 2180 4600
GX 2500 550 2620 2760 2300 4900
GX 3000 600 2760 2900 2340 5100
GX 3500 600 2720 2900 2400 5600
GX 4000 650 2920 3000 2500 5700
GX 5000 650 3000 3200 2640 5700
GX 6000 700 3200 3300 2740 6300
GX 7000 700 3350 3460 2880 6750
GX 8000 800 3500 3620 3040 7250
GX 9000 900 3600 3750 3200 7650
GX 10000 900 3685 3750 3280 8050
GX 12000 1100 3950 4000 3500 8600
GX 13000 1100 3950 3500 9030
GX 15000 4000 9500
