Matarvattentank med avgasningsfunktion

Atmosfärisk eller trycksatt typ (DEG eller DEG-P)
Volym: 500 – 30 000 l
Konstruktionstryck: 0 bar (atmosfärisk) eller 0,5 bar
(större volym på förfrågan)

Kategori:

Matarvattentank med ång­driven ter­misk-fysiska delvis borttagande av lösta korrosiva gaser från matarvattnet.

Tanken består av en vågrät, cylindrisk ackumulatortank med kupade ändar, till­verkad av kolstål (S235JR) eller syrafast stål (AISI 304).

  • Med internt fördelningsrör för temperaturstyrd direkt injektion av ånga i matarvattnet
  • Isolerad med stenull med hög densitet och klädd med aluminium
  • Monterad på bottenram av stålplåt.
  • Pga. det låga Konstruktionstrycket (0 eller 0,5 bar) omfattatas inte DEG och DEG-P av PED-direktivet 2014/68/EU

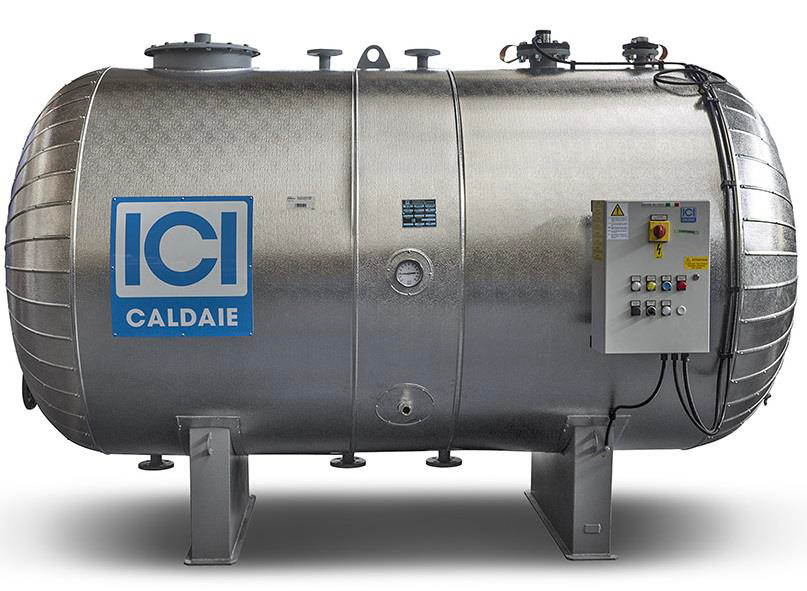

Icke-trycksatt (typ DEG)

  • Till/ från styrsystem för vattennivå med elektromekanisk ventil

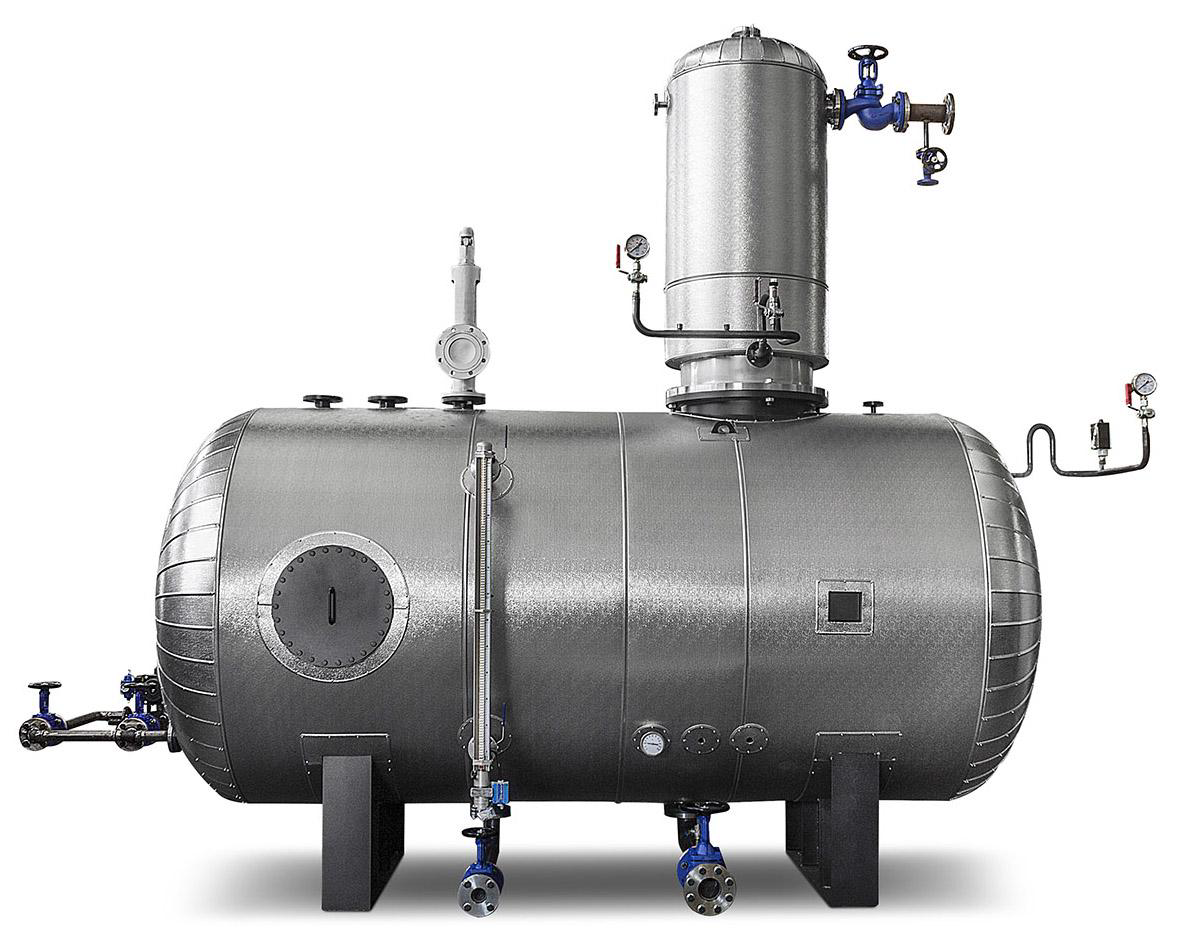

Trycksatt (typ DEG-P)
Med lodrät avgasningstorn flänsmonterad på huvudtanken.

Matarvatteninloppet är placerat på toppen av avgas­ningstornet tillsammans med inlopp för returkonden­sat och manuell avblåsningsventil.

Vattnet finfördelas vid inloppet och faller genom perforerade plattor som uppvärmes med ånga.

  • Styrsystem för vattennivå med pneumatiskt modulerande 2-vägsventil som kontrolleras med signal från nivåregulatorn/ -indika­torn på tankens sida

Milton DEG produktbroschyr (Sv/Dk/En)
ICI DEG produktbroschyr (En)

Milton DEG-P produktbroschyr (Sv/Dk/En)
ICI DEG-P produktbroschyr (En)

Specifikationer visas för:

Typ DEG: Icke-trycksatt
Typ DEG-P: Trycksatt

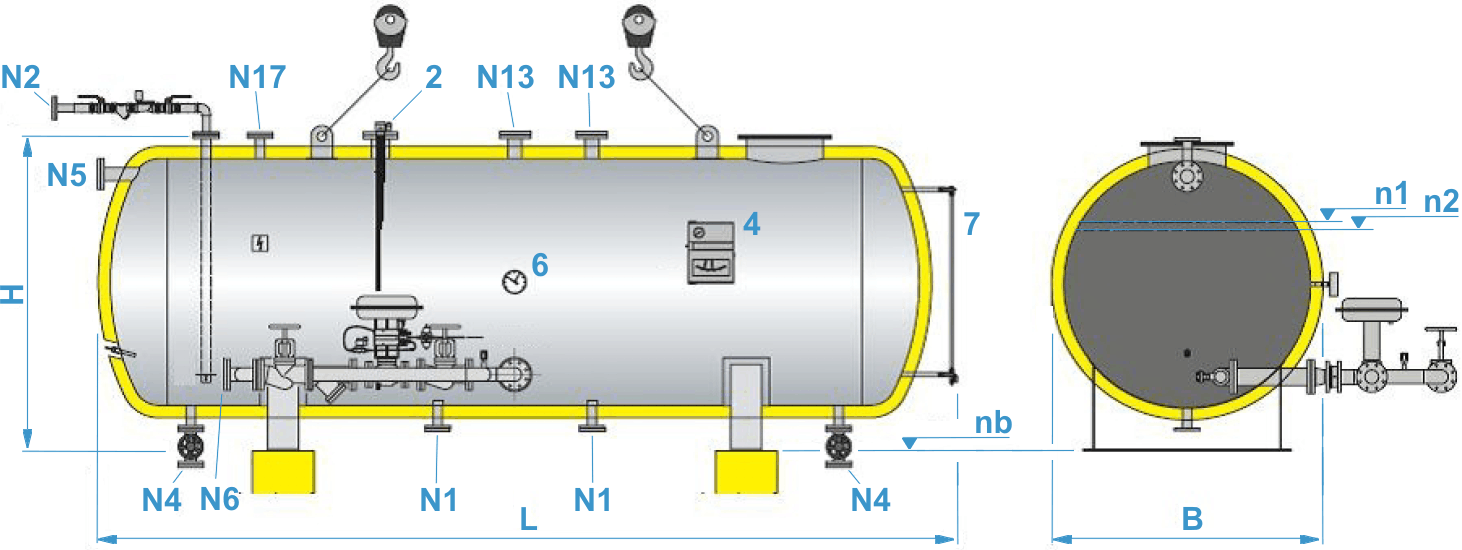

Typ DEG (icke-trycksatt):

Volym, kapacitet, mått och vikt
Modell Totalvolym Avgasnings­kapacitet Ång­för­brukning Mått Vikt
L B H N1 N2 N4 N5 N6 N13 N17
[l] [kg/t] [kg/t] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg]
DEG 500 500 500 65 1800 830 1100 1"1/4 1"1/2 1/2" 1"1/4 25 32 1" 280
DEG 1000 1000 1000 130 2140 1030 1250 40 20 1/2" 1"1/4 25 40 2" 440
DEG 1500 1500 1500 195 3040 1030 1250 40 20 1/2" 1"1/4 25 40 2" 500
DEG 2000 2000 2000 260 2380 1300 1550 40 25 1/2" 1"1/4 40 40 2" 640
DEG 2500 2500 2500 325 2980 1300 1550 40 25 1/2" 1"1/4 40 40 2" 750
DEG 3000 3000 3000 390 3060 1480 1800 40 25 1/2" 1"1/4 40 40 2" 850
DEG 4000 4000 4000 520 2940 1630 1950 40 32 1/2" 50 50 50 2" 1050
DEG 5000 5000 5000 650 2880 1830 2150 40 32 1/2" 50 50 80 2" 1100
DEG 8000 8000 8000 1040 4230 1830 2150 50 40 1/2" 80 65 80 2" 1600
DEG 10000 10000 10000 1300 5450 1830 2150 50 40 1/2" 80 65 80 2" 2400
DEG 12000 12000 12000 1560 5028 2130 2377 50 50 1/2" 80 80 80 2" 2600
DEG 15000 15000 15000 1950 5528 2230 2473 50 50 1/2" 80 80 80 50 3000
DEG 20000 20000 20000 2600 6810 2200 2650 50 80 1/2" 80 100 125 50 3800
DEG 25000 25000 25000 3250 9050 2100 2550 50 80 1/2" 80 100 125 40 4200
DEG 30000 30000 30000 3900 8600 2410 2800 50 65 1/2" 80 100 100 50 5100
DEG 40000 40000 40000 5200 9300 2550 2960 50 65 1/2" 100 125 150 65 5300
DEG 50000 50000 50000 6500 11400 2550 2960 50 65 1/2" 100 125 150 65 6200

(1) Storlek på förfrågan

Teckenförklaring
N1 Vattenutlopp (till pannans matarvattenpump)
N2 Vatteninlopp (från vattenbehandlingssystem)
N4 Dräneringsavlopp
N5 Överlopp
N6 Ångförsörjning
N13 Inlopp för returkondensat
N17 Atmosfärisk ventilation (lämnas öppen mot atmosfär)

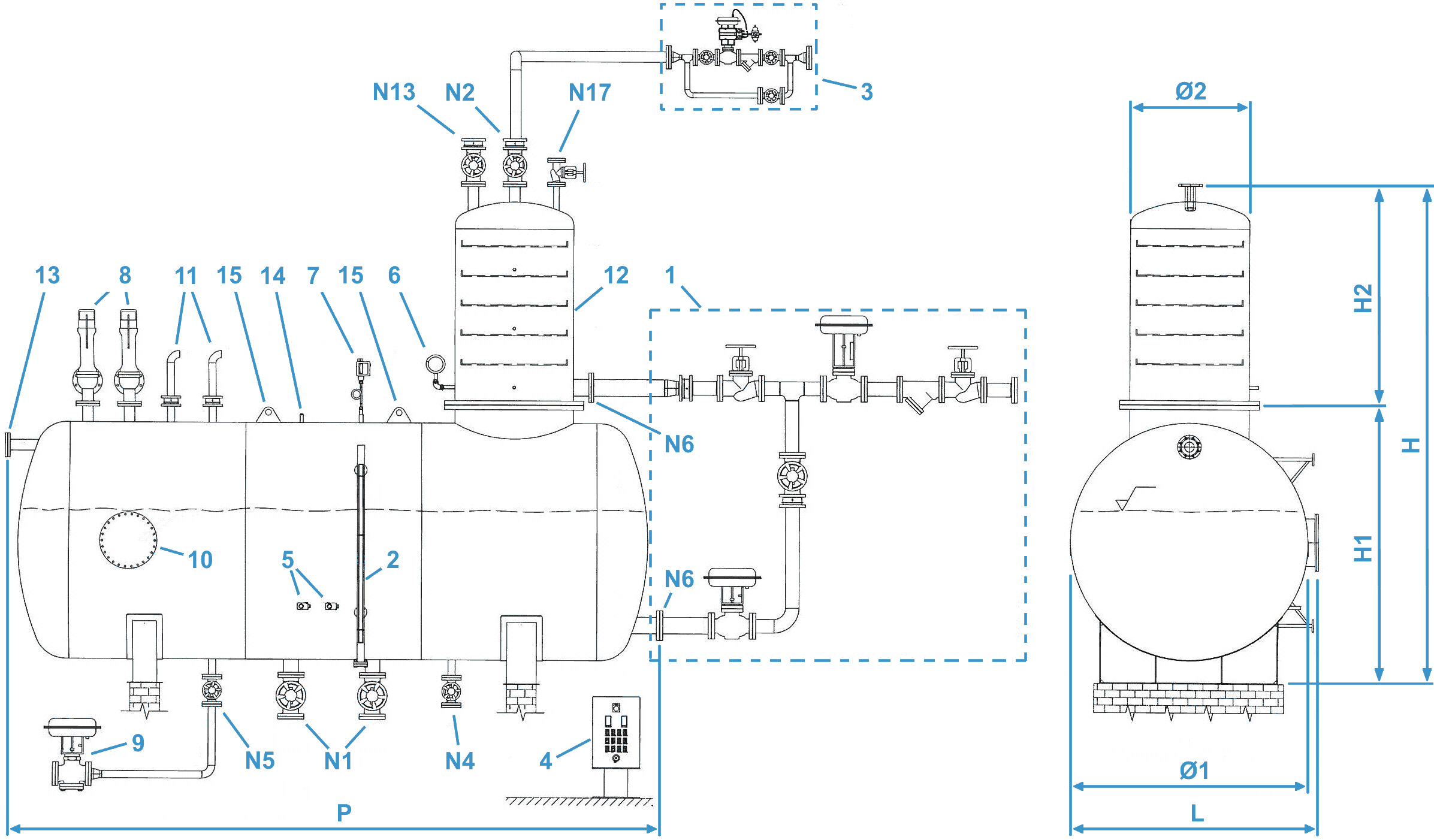

Typ DEG-P (trycksatt):

Volym, kapacitet, mått och vikt
Modell Total­volym Avgasnings­kapacitet Ång­för­brukning Mått Vikt
L B H N1 N2 N4 N5 N6 N13 N17
[l] [kg/t] [kg/t] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg]
DEG-P  1000 1000 1000 180 2140 1030 2500 40 25 50 1"1/4 40 40 2" 450
DEG-P  2000 2000 2000 360 2380 1300 2800 40 25 50 1"1/4 40 40 2" 700
DEG-P  3000 3000 4500 810 2720 1600 3050 40 25 50 1"1/4 40 40 2" 980
DEG-P  5000 5000 7500 1350 4550 1410 3350 40 32 50 50 50 80 2" 1280
DEG-P  8000 8000 12000 2160 4450 1750 3750 80 32 50 50 100 80 50 2500
DEG-P 15000 15000 22500 4050 5400 2160 4250 100 32 50 50 125 (1)
100 (2)		 80 40 3800
DEG-P 25000 25000 37500 6750 7000 2360 5300 100 32 50 100 125 125 65 5250
DEG-P 30000 30000 45000 8100 7250 2500 5550 100 80 50 100 125 125 65 6550
DEG-P 40000 40000 60000 10800 9300 2550 5900 125 100 50 100 150 125 65 8000
DEG-P 50000 50000 75000 13500 11400 2550 6000 125 100 50 100 250 150 65 9900

(1) N6 anslutning till tank
(2) N6 anslutning till torn

Teckenförklaring
N1 Vattenutlopp (till pannans matarvattenpump)
N2 Vatteninlopp (från vattenbehandlingssystem)
N4 Dräneringsutlopp
N5 Överlopp
N6 Ångförsörjning
N13 Inlopp för returkondensat
N17 Luftavskiljare
