BDV

Avblåsningskärl

Med termostatreglerad kylning
Volym: 500 – 2000 l
Konstruktionstryck: 12 bar

Kategori:

Avblåsningstank för säker expansion och kylning av ångpannans avblåsning.

Lodrät tank med rundade ändar, ben och avluftnings­rör, tillverkad enligt PED 97 23 direktiv av stålplåt och målad på yttersidan.

Kylsystem
Kylsystem för BDV avblåsningskärl består av en termostatstyrd elektromekanisk ventil som öppnar när temperaturen överstiger ett inställt värde och injicerar kallt vatten direkt i tanken.

Milton BDV produktbroschyr (Sv/Dk/En)
ICI BDV produktbroschyr (En)

Val av storlek
Modell Ångproduktion
[kg/t]
BDV 50 0 - 1000
BDV 100 1000 - 4000
BDV 200 >4000

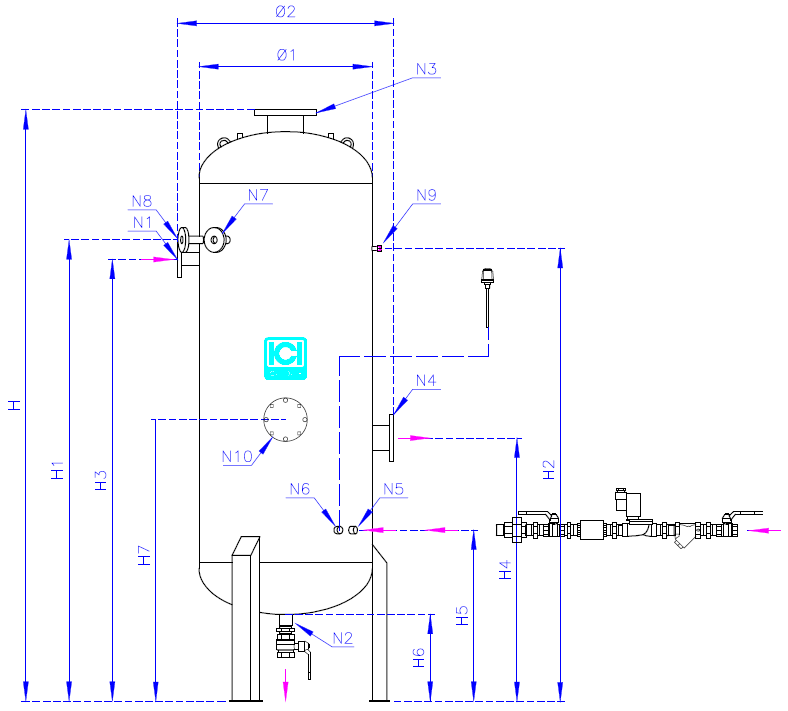

Volym, mått och vikt
Modell Totalvolym Mått Vikt
H H1 H2 H3 H4 H5 H6 H7 Ø1 Ø2 N1 N2 N3 N4 N5 N6 N7 N8 N9 N10
[l] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [RG"] [mm] [mm] [RG"] [RG"] [mm] [mm] [mm] [mm] [kg]
BDV 50 500 2174 1580 1540 1490 1165 740 400 1215 650 934 DN50 2" DN150 DN100 "3/4 "3/4 DN25 DN25 DN25 DN150 250
BDV 100 1000 2774 2130 2090 2040 1215 790 400 1515 800 1092 350
BDV 200 2000 2934 2210 2170 2120 1295 870 400 1595 1100 1382 1" 650

Teckenförklaring

N1 Inlopp från bottenblåsning
N2 Avlopp
N3 Avluftning
N4 Överflöde
N5 Kylsystem inlopp
N6 Termostat dykficka
N7 Inlopp från synglas avblåsning
N8 Inlopp från sidablåsning
N9 Inlopp från manometer avblåsning
N10 Inspektionslucka
