ECO
Ekonomiser (rökgasvärmeväxlare)
Integrerad modell (monterad internt i pannan)
Konstruktionstryck: 6-18 bar
Effekt: 16 – 135 kW
Med en ekonomiser (rökgas värmeväxlare) uppnås energibesparingar genom värmeåtervinning från rökgasen.

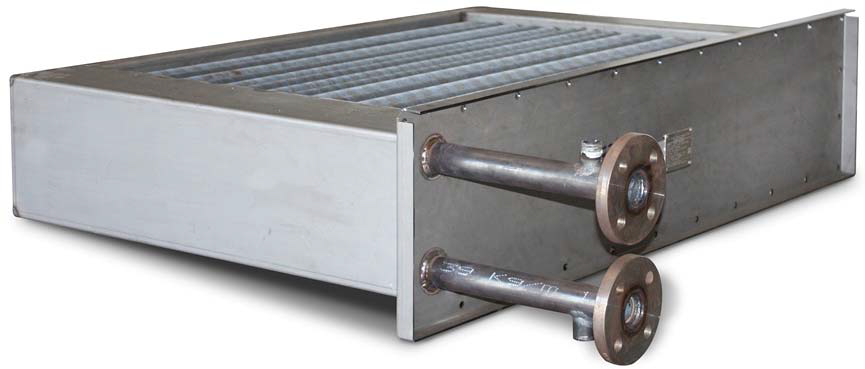

Rökgas-till-vatten värmeväxlare uppbyggd av rör med fenor anordnade i rader monterade i fördelarrör.
För panntyp
Finns för två panntyper:
- Typ ECO-S: För SIXEN N panntyp
- Typ ECO-T: För TReVAPOR panntyp
Konstruktionsmaterial
Finns i två konstruktionsmaterial:
- Typ ECO-.S: Målat kolstål P235GH. För standard icke‑kondenserande funktion
- Typ ECO-.N: Rostfritt stål AISI 304. För icke‑kondenserande funktion med aggressiva bränslen (t.ex. biobränslen) eller vid frekvent kallstart
Fenor i aluminium AL5754
Vattenanslutning
Välj icke‑trycksatt (ECO-..A) eller trycksatt (ECO-..B) vattenkrets anslutning.
Specifikationer visas för ...
- ... SIXEN och TReVAPOR pantyp (ECO-S.. och ECO-T..)
- ... Standard kolstål och AISI 304 material (ECO-S/T.. och ECO-SN/TN..).
- ... Icke‑trycksatt och trycksatt vattenkrets anslutning (ECO-..A och ECO-..B)
ECO-S/ ECO-SN (för SIXEN panntyp):

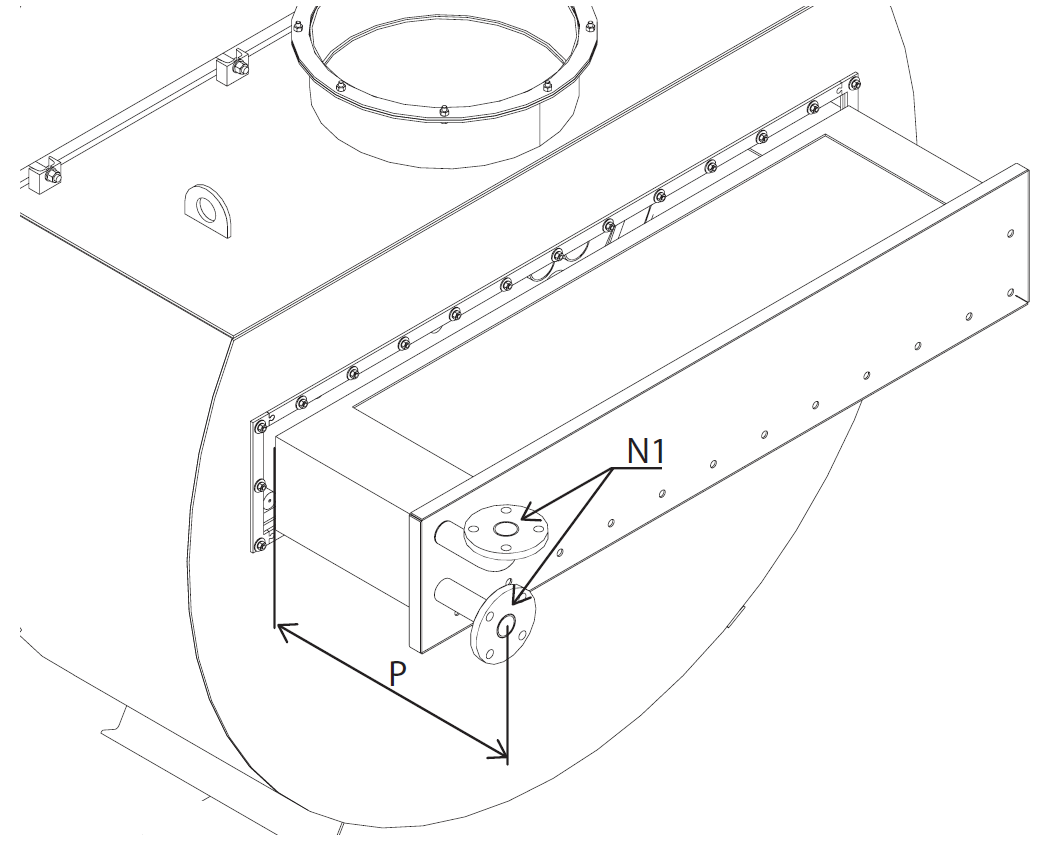

| Ekonomiser modell | Lämplig för panntyp | Max värme effekt | Verkningsgrad ökning (1) | Rökgas tryckfall | Mått | ||
|---|---|---|---|---|---|---|---|
| [kW] | [kW] | [%] | [%] | [mbar] | [mm] | ||
| ECO-S/-SN 0 | 350 | 16 | 14 | 6,7 | 5,9 | 0,25 | DN25 |
| 500 | 21 | 19 | 6,2 | 5,6 | 0,45 | ||
| 650 | 24 | 22 | 5,4 | 5,0 | 0,69 | ||
| 800 | 28 | 24 | 5,1 | 4,4 | 0,99 | ||
| ECO-S/-SN 2 | 1000 | 42 | 36 | 6,2 | 5,3 | 0,41 | DN25 |
| 1300 | 49 | 44 | 5,3 | 4,8 | 0,64 | ||
| 1700 | 65 | 58 | 5,6 | 5,0 | 1.30 | ||
| 2000 | 72 | 64 | 5,3 | 4,7 | 1,71 | ||
| ECO-S/-SN 3 | 2500 | 101 | 90 | 5,9 | 5,3 | 0,89 | DN32 |
| 3000 | 119 | 106 | 5,8 | 5,2 | 1,39 | ||
| 3500 | 124 | 112 | 5,2 | 4,7 | 1,58 | ||
| ECO-S/-SN 4 | 4000 | 150 | 135 | 5,5 | 5,0 | 1,38 | DN32 |
| 5000 | 5,0 | 4,5 | 2,01 | ||||
(1) vid 240 °C rökgas temperatur från panna
ECO-S/ ECO-SN (för TReVAPOR panntyp):
| Ekonomiser modell | Lämplig för panntyp | Max värme effekt | Verkningsgrad ökning (1) | Rökgas tryckfall | Mått | ||
|---|---|---|---|---|---|---|---|
| [kW] | [kW] | [%] | [%] | [mbar] | [mm] | ||
| ECO-T/-TN 1 | 800 | 30 | 30 | 5,0 | 5,0 | 0,5 | DN 20 |
| 1200 | 45 | 45 | 5,0 | 5,0 | 0,9 | ||
| ECO-T/-TN 3 | 1500 | 56 | 56 | 5,0 | 5,0 | 0,6 | DN 25 |
| 2000 | 75 | 75 | 5,0 | 5,0 | 0,9 | ||
| ECO-T/-TN 4 | 2500 | 93 | 93 | 5,0 | 5,0 | 0,5 | DN 32 |
| 3000 | 112 | 112 | 5,0 | 5,0 | 0,7 | ||
| ECO-T/-TN 5 | 3500 | 131 | 131 | 5,0 | 5,0 | 0,6 | DN 32 |
| 4000 | 150 | 150 | 5,0 | 5,0 | 0,7 | ||
| ECO-T/-TN 6 | 5000 | 188 | 188 | 5,0 | 5,0 | 1,0 | |
| 6000 | 225 | 225 | 5,0 | 5,0 | 1,4 | ||
(1) vid 240 °C rökgas temperatur från panna
