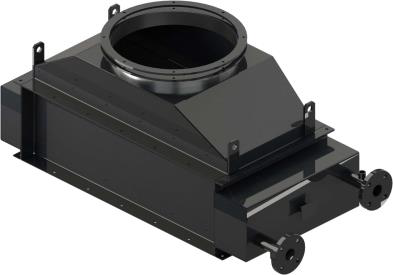

ECX

Ekonomiser (rökgasvärmeväxlare)

För extern montering (monterad på pannan)
Konstruktionstryck: 6-18 bar
Effekt: 15 – 700 kW

Kategori: ICI utrustning för ånganläggning

Med en ekonomiser (rökgas värmeväxlare) uppnås energibesparingar genom värmeåtervinning från rökgasen.

Rökgas-till-vatten värmeväxlare uppbyggd av rör med fenor anordnade i rader monterade i fördelarrör.

Gas- eller oljebränsle

Standardversion (ECX-G) används endast med gasbränsle.
Special version utan fenor (ECX-O) finns för flytande bränsle.

Konstruktionsmaterial

Finns i tre konstruktionsmaterial:

Typ ECX-S: Målat kolstål P235GH. För standard icke‑kondenserande funktion
Typ ECX-I: Rostfritt stål AISI 304. För icke‑kondenserande funktion med aggressiva bränslen (t.ex. biobränslen)
Typ ECX-C: Rostfritt stål AISI 316. För kondenserande funktion

Fenor i aluminium AL5754

Orientering

Välj mellan typ ECX-V för lodrät montering på toppen av pannan (endast för pannor med vertikalt rökgasutsläpp) eller typ ECX-H för vågrät installation efter pannan.

Vattenanslutning

Välj icke‑trycksatt (ECX-A) eller trycksatt (ECX-B) vattenkrets anslutning.

Milton produktbroschyr (Sv/Dk/En)
ICI produktbroschyr (En)

OBS: Specifikationer visas endast för standardtyp ECX-VGS (vertikal, gasbränsle, icke-kondenserande). För specialversioner, fråga oss.

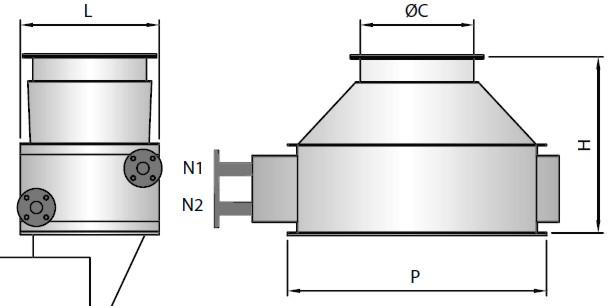

Lämplig panntyp, prestandadata, vikt och mått
Ekonomiser modell	Lämplig för panntyp			Max värme effekt	Verkningsgrad ökning ⁽¹⁾	Rökgas tryckfall	Rökgas utloppstemperatur ⁽¹⁾	Torr vikt	Mått
Ekonomiser modell	BNX	SIXEN	GX	Max värme effekt	Verkningsgrad ökning ⁽¹⁾	Rökgas tryckfall	Rökgas utloppstemperatur ⁽¹⁾	Torr vikt	N1	Øc	H	L	P
				[kW]	[%]	[l]	[°C]	[kg]	[mm]	[mm]	[mm]	[mm]	[mm]
ECX 2-6	200	350		15	6.7	0.1	119	85	1"	250	400	278	710
	300	500		21	6.1	0.2	131	85	1"	250	400	278	710
	400	650		25	5.6	0.3	139	85	1"	250	400	278	710
	500	800		30	5.2	0.4	146	85	1"	250	400	278	710
	600	1000		34	4.9	0.5	152	85	1"	250	400	278	710
ECX 8-12	800	1350		47	5.0	0.3	149	124	25	350	400	380	910
	1000	1700	1000	54	4.7	0.4	155	124	25	350	400	380	910
	1200	2000	1200	62	4.4	0.5	160	124	25	350	400	380	910
ECX 15-20	1500	2500	1500	82	4.7	0.2	155	178	40	450	550	552	1030
	1750	3000	1750	92	4.5	0.3	158	178	40	450	550	552	1030
	2000	3500	2000	101	4.3	0.4	162	178	40	450	550	552	1030
ECX 25-35	2500	4000	2500	142	4.9	0.4	152	232	40	550	575	708	1280
	3000	5000	3000	161	4.6	0.5	157	232	40	550	575	708	1280
			3500	179	4.4	0.7	160	232	40	550	575	708	1280
ECX 40-50			4000	267	5.7	1.9	135	269	40	650	700	642	1280
ECX 40-50			5000	315	5.4	2.8	141	269	40	650	700	642	1280
ECX 60-70			6000	391	5.6	2.3	138	341	50	700	700	732	1480
ECX 60-70			7000	435	5.3	2.9	143	341	50	700	700	732	1480
ECX 80			8000	502	5.4	2.8	142	438	50	800	700	822	1530
ECX 90-100			9000	564	5.4	2.5	142	510	65	900	700	912	1630
ECX 90-100			10000	606	5.2	3.0	145	510	65	900	700	912	1630
ECX 120-130			12000	738	5.2	3.0	145	591	65	1100	700	912	1980
ECX 120-130			13000	780	5.1	3.3	146	591	65	1100	700	912	1980
ECX 150			15000	925	5.2	2.8	144	722	65	1300	700	1002	2280

(1) vid 240 °C rökgas temperatur från panna
