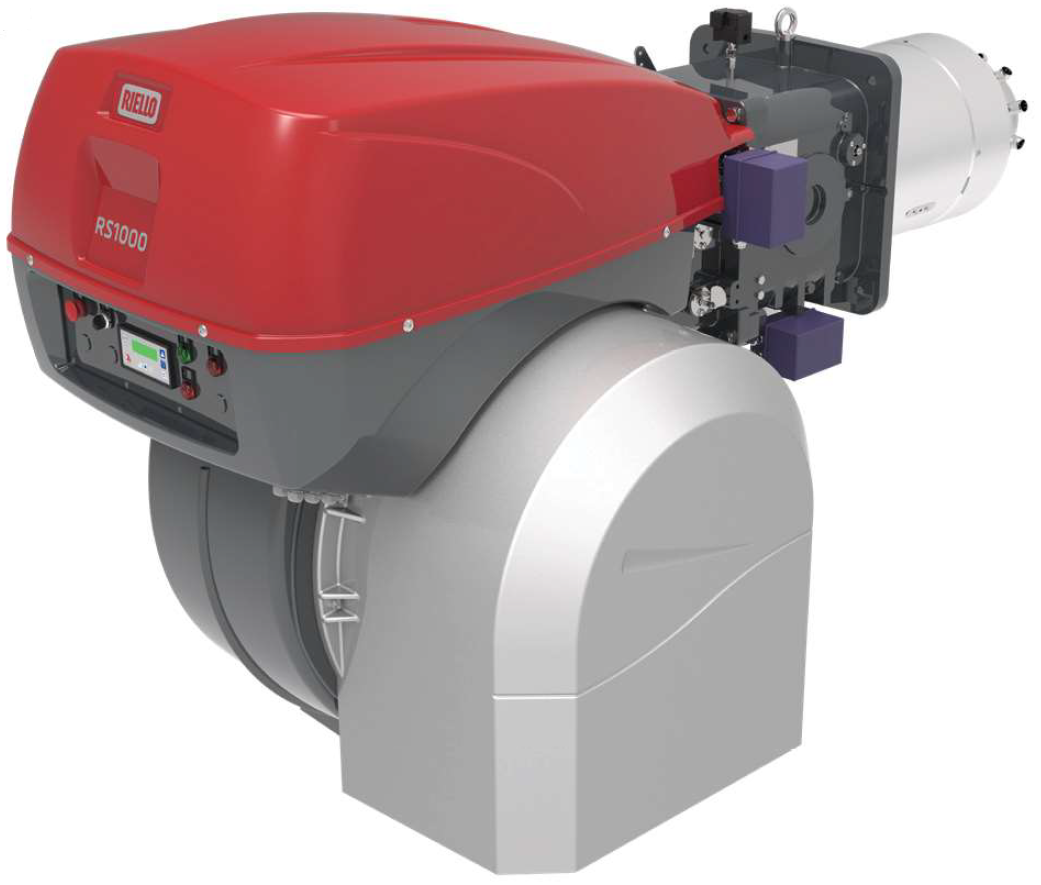

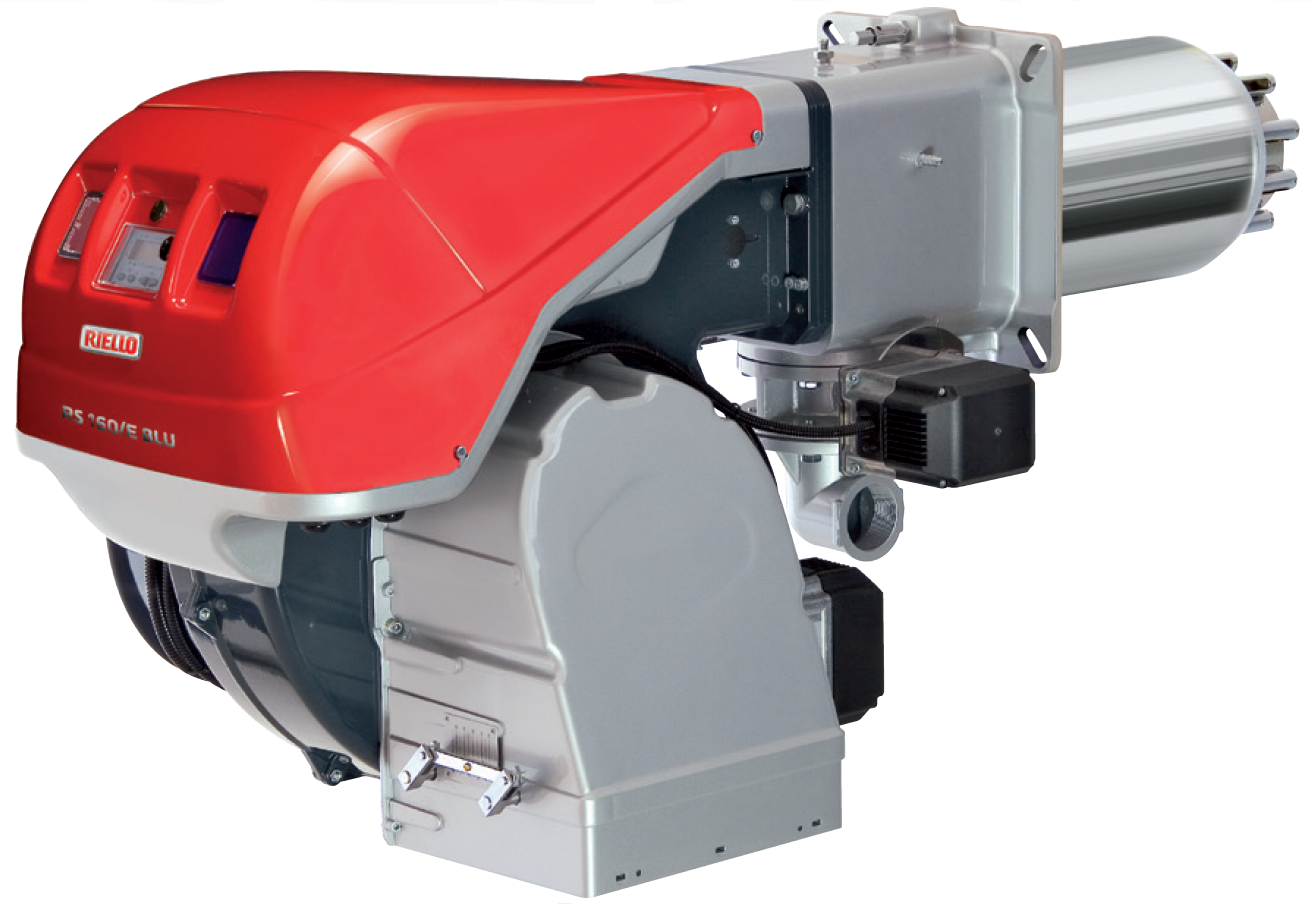

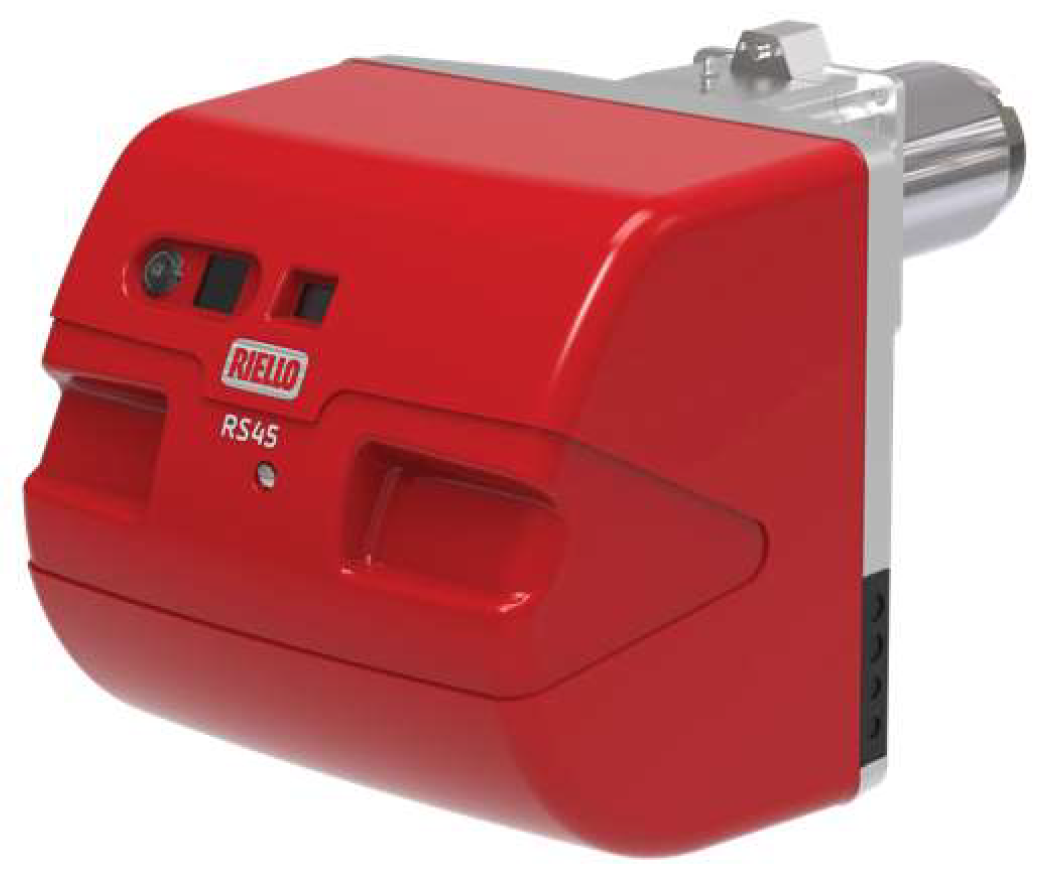

RS /E /EV
Modulerande gasbrännare
Effekt: 70 kW – 19,5 MW
Riello RS /E /EV modulerande gasbrännare är lämpliga för tex. värme-, ång-, hetvatten eller hetoljapannor.
Brännarna är utrustade med det digitala brännarstyrsystemet Riello REC27-37 som styr luft-bränsleförhållandet med oberoende servomotorer för att uppnå en perfekt effektkontroll med korrekt och säker förbränning i hela modulationsområdet.
Driftsätt är glidande två-steg eller modulerande (med installation av en PID-regulator och lämplig sensor).
Version /EV levereras med VSD (Variable Speed Drive), där en frekvensomformare reglerar lufttillförseln genom att styra motorhastigheten.
RS 310-810/ E-EV BLU-brännarmodeller, utrustade med Siemens LMV52 kontrollbox kan även levereras med förbränningsoptimering baserad på kvarvarande 02-innehåll i rökgasen (O2-kontroll).
Gul- och blåflam brännarmodell
Gulflam brännarmodell (kod C01 eller MZ) är lämplig för alla panntyper, även för säckeldad panntyp, medan blåflam brännarmodell (kod C05 eller BLU) kan användas för tre-stråks pannor där det finns krav om låga emissioner.
Presentation och tekniska data:
Gulflam:
Riello RS /E /EV MZ 34-250 produktbroschyr (En)
Riello RS /E /EV MZ 310-610 produktbroschyr (En)
Riello RS /E /EV C01 1000-2000 produktbroschyr (En)
Blåflam:
Riello RS /E /EV BLU 25-200 produktbroschyr (En)
Riello RS /E /EV BLU 310-810 produktbroschyr (En)
Riello RS /E /EV BLU 1000-2000 produktbroschyr (En)
Installations-, användnings- och underhållsinstruktion:
Gulflam:
Riello RS /E MZ 34-44 instruktion (En)
Riello RS /EV C01 50 instruktion (En)
Riello RS /EV C01 50 instruktion (It)
Riello RS /E MZ 70-250 instruktion (En)
Riello RS /EV C01 300-400 instruktion (En)
Riello RS /EV C01 300-400 instruktion (Da)
Riello RS /EV C01 300-400 instruktion (It)
Blåflam:
Riello RS /E BLU 25-35 instruktion (En)
Riello RS /E BLU 45 instruktion (En)
Riello RS /E BLU 55 instruktion (En)
Riello RS /E BLU 55 instruktion (En/Es)
Riello RS /EV BLU 68 instruktion (En)
Riello RS /EV BLU 68 instruktion (Da)
Riello RS /E BLU 68-200 instruktion (En)
Riello RS /E BLU O2 68-120 instruktion (En)
Riello RS /E BLU O2 160-200 instruktion (En)
Riello RS /EV BLU 300-800 instruktion (En)
Gulflam brännartyp
Gulflam brännartyp har standard utsläpp
| Bränsle | Naturgas, gasol(1), stadsgas(1) eller biogas(1)(2) | |
|---|---|---|
| Strömförsörjning (3) | 1 fas/ 230 v/ 50 Hz (RS /E 34-44) | |
| 3 fas/ 230-400 v/ 50 Hz (RS /E /EV 44-2000) | ||
| Utslåpp | Enligt EN 676, class 1 (kod C01) | |
| Enligt EN 676, class 2 (kod MZ) |
(1) Med lämpligt brännarhuvud
(2) Min. 55% metanhalt, max 0,1% svavelhalt
(3) Andra typer av strömförsörjning på förfrågan
| Modell | Artikelnummer (1) | Effekt (2) | Modulationsområd | Brännarhuvud längd | Vikt | ||
|---|---|---|---|---|---|---|---|
| Min. | Max. | Min.(3) | Max.(4) | ||||
| [kW] | [kW] | [mm] | [mm] | [kg] | |||
| RS /E 34 MZ | 3789410 | 44 | 390 | 1:8,9 | 216 | 351 | 39 |
| RS /E 44 MZ | 3789510 | 80 | 550 | 1:6,9 | 40 | ||
| RS /E 50 MZ | 3781632 | 85 | 580 | 1:6,8 | 48 | ||
| RS /E 64 MZ | 3789910 | 150 | 850 | 1:5,7 | 250 | 385 | 50 |
| RS /E 70 C01 | 3787032 | 135 | 814 | 1:6,0 | 78 | ||
| RS /E 100 C01 | 3787232 | 150 | 1163 | 1:7,8 | 81 | ||
| RS /E 130 C01 | 3787432 | 160 | 1512 | 1:9,5 | 280 | 415 | 84 |
| RS /E 190 C01 | 3787632 | 470 | 2290 | 1:4,9 | 372 | 530 | 89 |
| RS /E 250 MZ(5) | 3789210 | 600 | 2650 | 1:4,4 | 370 | 520 | 125 |
| RS /E 310 MZ(5) | 20068353 | 600 | 3900 | 1:6,5 | 519 | 250 | |
| RS /E 410 MZ(5) | 20068363 | 800 | 4900 | 1:6,1 | 250 | ||
| RS /E 510 MZ(5) | 20068028 | 800 | 5520 | 1:6,9 | 250 | ||
| RS /E 610 MZ(5) | 20067963 | 820 | 6300 | 1:7,7 | 280 | ||
| RS /E 1000 MZ(5) | 20062014 | 1100 | 10100 | 1:9,2 | 538 | 500 | |
| RS /E 1200 MZ(5) | 20061950 | 1500 | 11100 | 1:7,3 | 539 | 550 | |
| RS /E 1300 MZ(5) | 20081191 | 2500 | 13000 | 1:5,2 | 450 | 1180 | |
| RS /E 1600 MZ(5) | 20080872 | 3065 | 15560 | 1:5,1 | 450 | 1180 | |
| RS /E 2000 MZ(5) | 20080867 | 4000 | 19500 | 1:4,9 | 450 | 610 | 1180 |
(1) för standard brännarhuvud längd (kod TC), standard strömförsörjning (1-fas 230v eller 3-fas 400v) och REC 27 kontroll
(2) för naturgas med nettobrännvärde på 10 kWh/Nm3
(3) med standard brännarhuvud, brännarkod TC
(4) med förlängt brännarhuvud, brännarkod TL
(5) finns även som /EV version

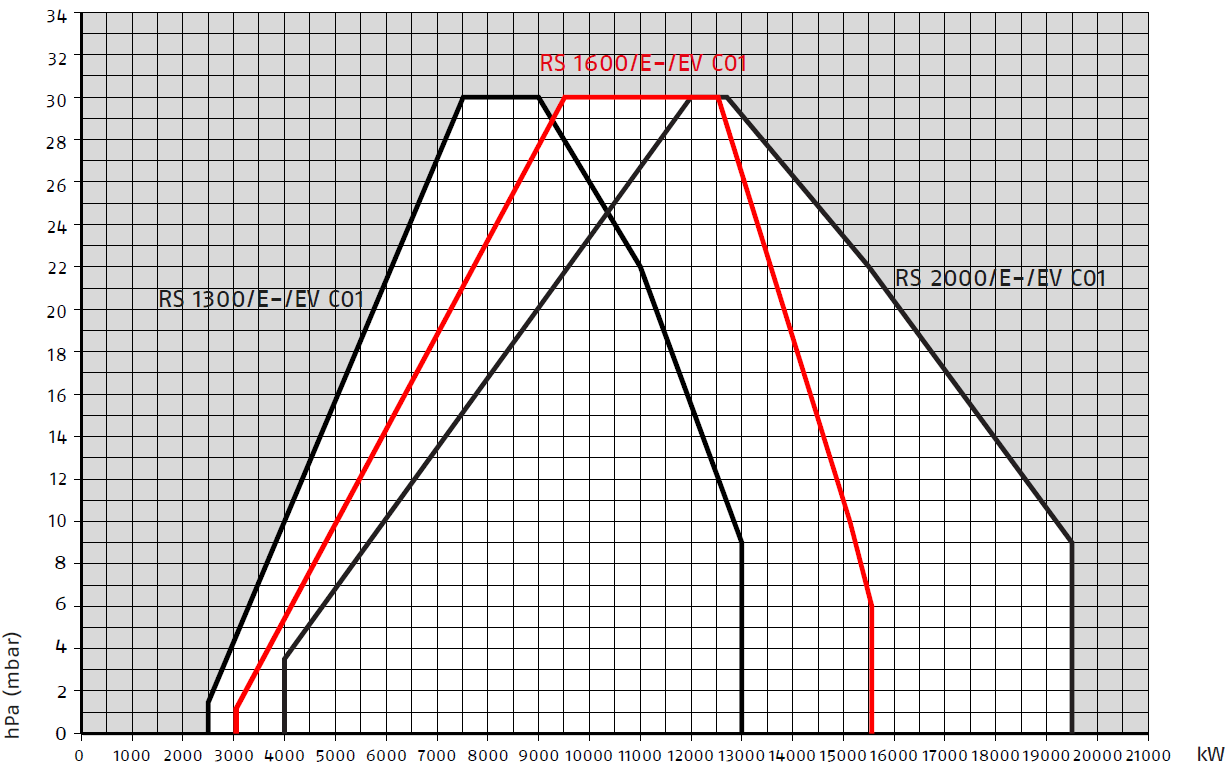

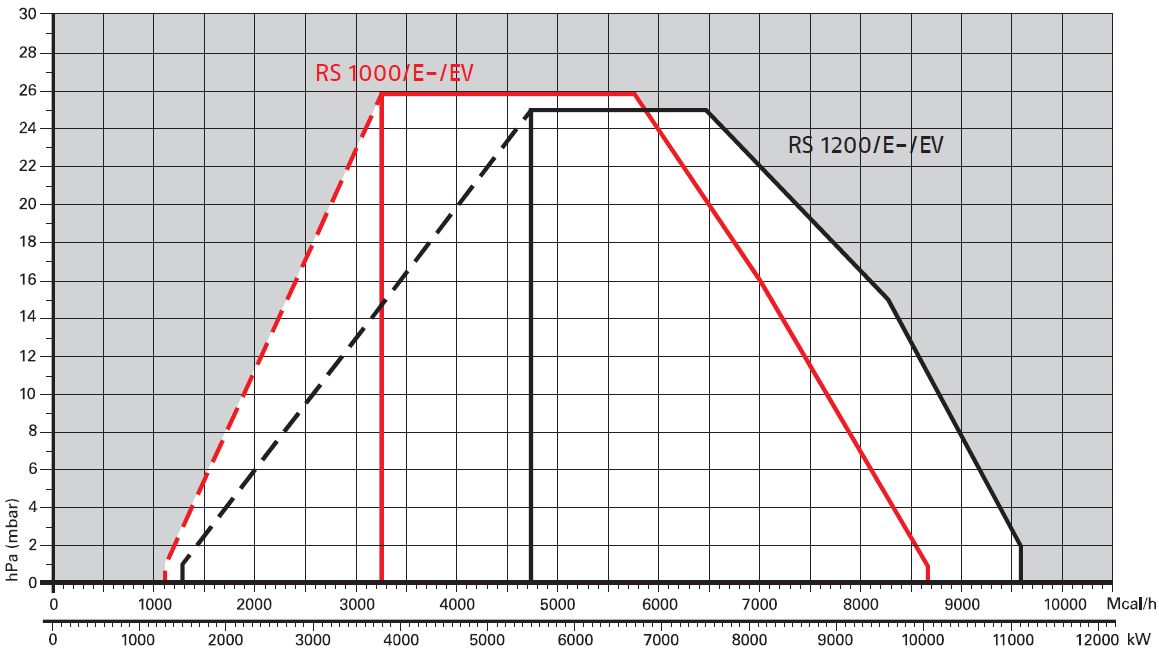

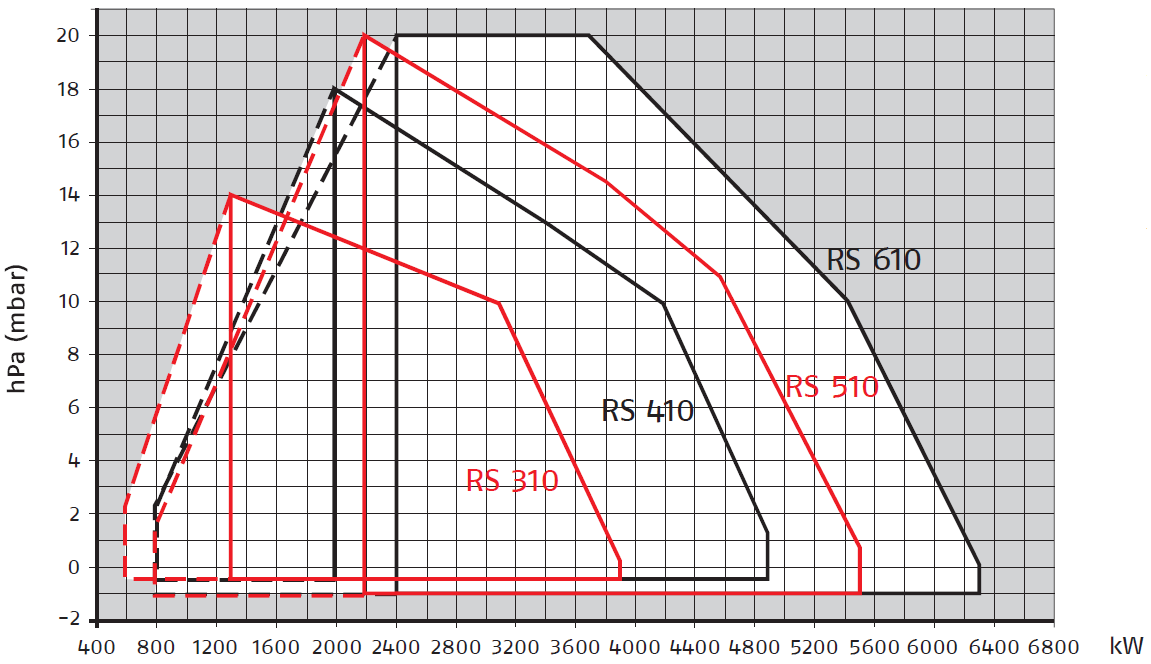

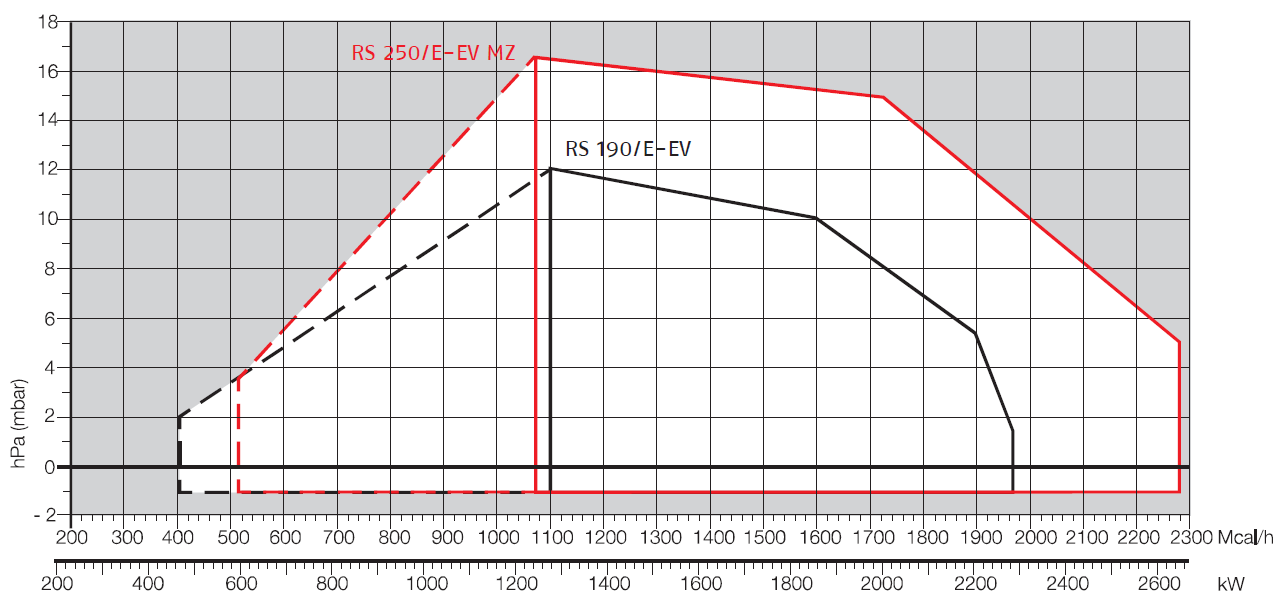

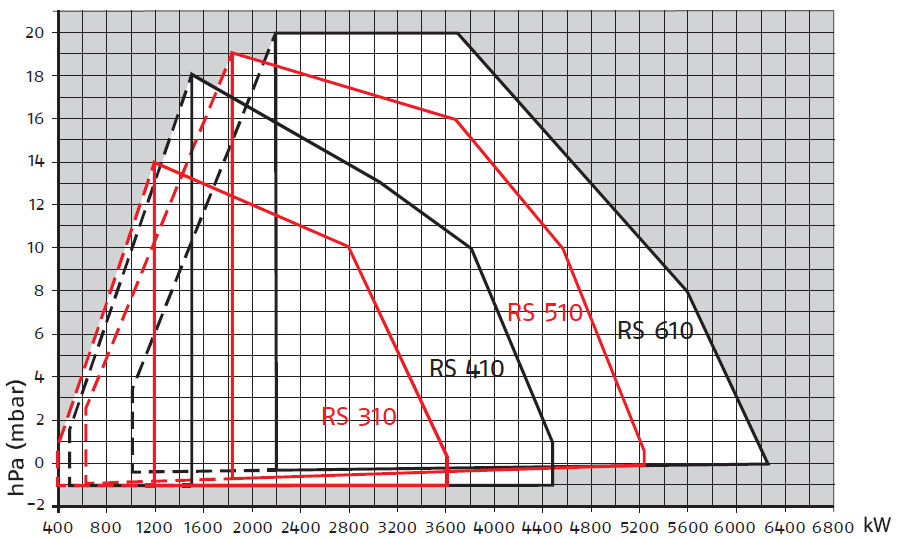

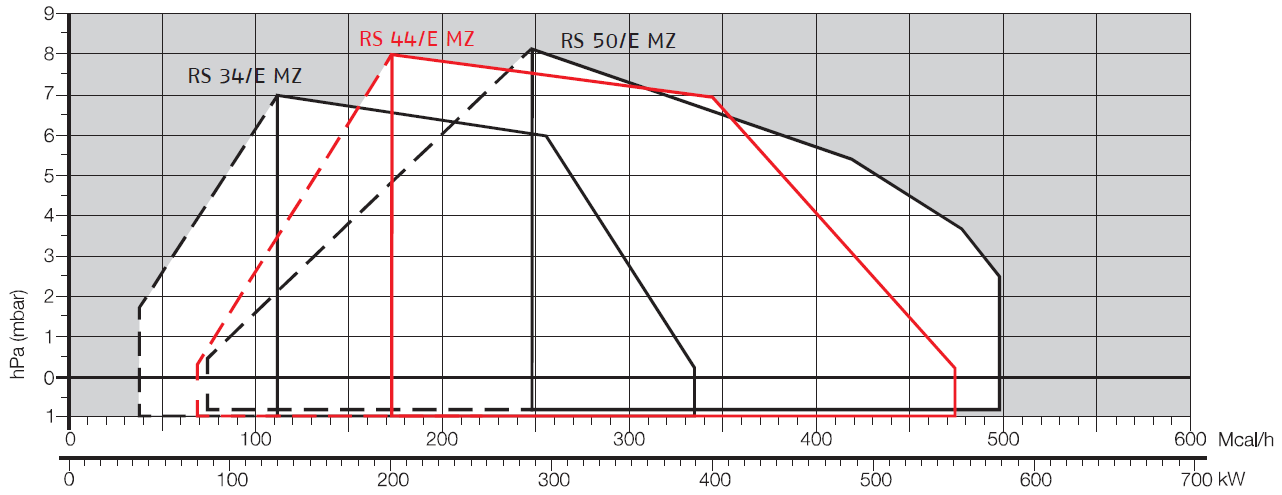

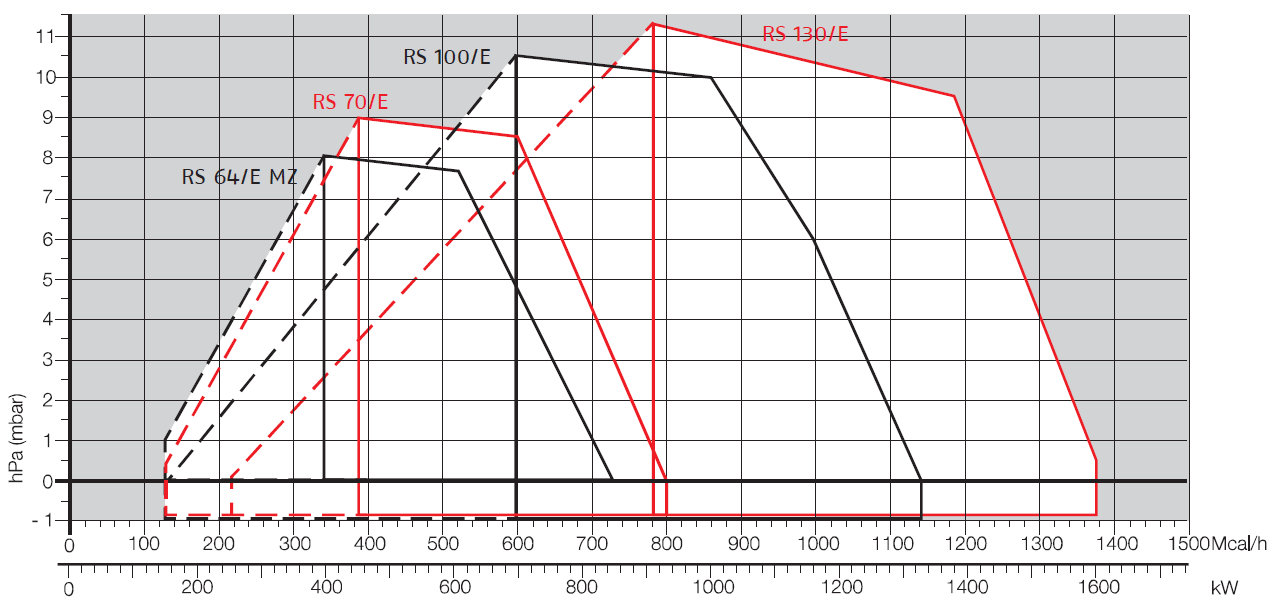

Kapacitetsdiagram
Blåflam brännartyp
Blåflam brännartyp har låga utsläpp (low-NOx)
| Bränsle | Naturgas, gasol(1), stadsgas(1) eller biogas(1)(2) | |
|---|---|---|
| Strömförsörjning (3) | 1 fas/ 230 v/ 50 Hz (RS /E BLU 25-45) | |
| 3 fas/ 230-400 v/ 50 Hz (RS /E BLU 55-2000, RS /EV BLU 68-2000) | ||
| Utslåpp | Enligt EN 676, class 3 (for kod C03 eller BLU) | |
| Enligt EN 676, class 5 (for kod C05) (NOx < 56 mg/kWh) |
(1) Med lämpligt brännarhuvud
(2) Min. 55% metanhalt, max 0,1% svavelhalt
(3) Andra typer av strömförsörjning på förfrågan
| Modell | Artikelnummer (1) | Effekt (2) | Modulationsområd | Brännarhuvud längd | Vikt | ||
|---|---|---|---|---|---|---|---|
| Min. | Max. | Min.(3) | Max.(4) | ||||
| [kW] | [kW] | [mm] | [mm] | [kg] | |||
| RS /E 25 BLU | 3910710 | 44 | 370 | 1:8,4 | 230 | 365 | 39 |
| RS /E 25 C05 | 20159211 | 70 | 340 | 1:4.9 | 230 | 365 | 39 |
| RS /E 35 BLU | 3910810 | 70 | 480 | 1:6,9 | 230 | 365 | 40 |
| RS /E 35 C05 | 20159213 | 82 | 440 | 1:5.4 | 198 | 333 | 40 |
| RS /E 45 BLU | 3897332 | 90 | 550 | 1:6,1 | 229 | 354 | 48 |
| RS /E 45 C05 | 20159218 | 90 | 550 | 1:6,3 | 192 | 372 | 48 |
| RS /E 55 BLU | 20038491 | 100 | 680 | 1:6,8 | 255 | 390 | 44 |
| RS /E 68 BLU(5)(6) | 3897432 | 150 | 860 | 1:5,7 | 255 | 390 | 78 |
| RS /E 120 BLU(5)(6) | 3897632 | 300 | 1300 | 1:4,3 | 255 | 390 | 84 |
| RS /E 160 BLU(5)(6) | 3788032 | 300 | 1860 | 1:6,2 | 373 | 573 | 89 |
| RS /E 200 BLU(5)(6) | 3899810 | 570 | 2400 | 1:4,2 | 373 | 503 | 125 |
| RS /E 310 BLU(5)(6) | 20065783 | 400 | 3630 | 1:9,1 | 465 | 346 | 250 |
| RS /E 410 BLU(5)(6) | 20056927 | 500 | 4450 | 1:8,9 | 517 | 365 | 250 |
| RS /E 510 BLU(5)(6) | 20056930 | 680 | 5250 | 1:7,7 | 517 | 365 | 250 |
| RS /E 610 BLU(5)(6) | 20056932 | 1000 | 6250 | 1:6,3 | 517 | 360 | 280 |
| RS /E 810 BLU(5)(6) | 20160126 | 1200 | 8010 | 1:6,7 | 558 | 405 | 300 |
| RS /E 1000 BLU(5)(6) | 20057514 | 1300 | 10100 | 1:9,2 | 485 | 500 | |
| RS /E 1200 BLU(5)(6) | 20057515 | 1500 | 11100 | 1:7,3 | 485 | 550 | |
| RS /E 1300 BLU(5)(6) | 20124422 | 2500 | 13000 | 1:5,2 | 383 | 1180 | |
| RS /E 1600 BLU(5)(6) | 20124358 | 3065 | 15560 | 1:5,1 | 544 | 1180 | |
| RS /E 2000 BLU(5)(6) | 20104154 | 4000 | 19500 | 1:4,9 | 562 | 1180 | |
(1) för standard brännarhuvud längd (kod TC) och standard strömförsörjning (1-fas 230v eller 3-fas 400v)
(2) för naturgas med nettobrännvärde på 10 kWh/Nm3
(3) med standard brännarhuvud, brännarkod TC
(4) med förlängt brännarhuvud, brännarkod TL
(5) finns även som /EV version
(6) finns även med O2 kontroll

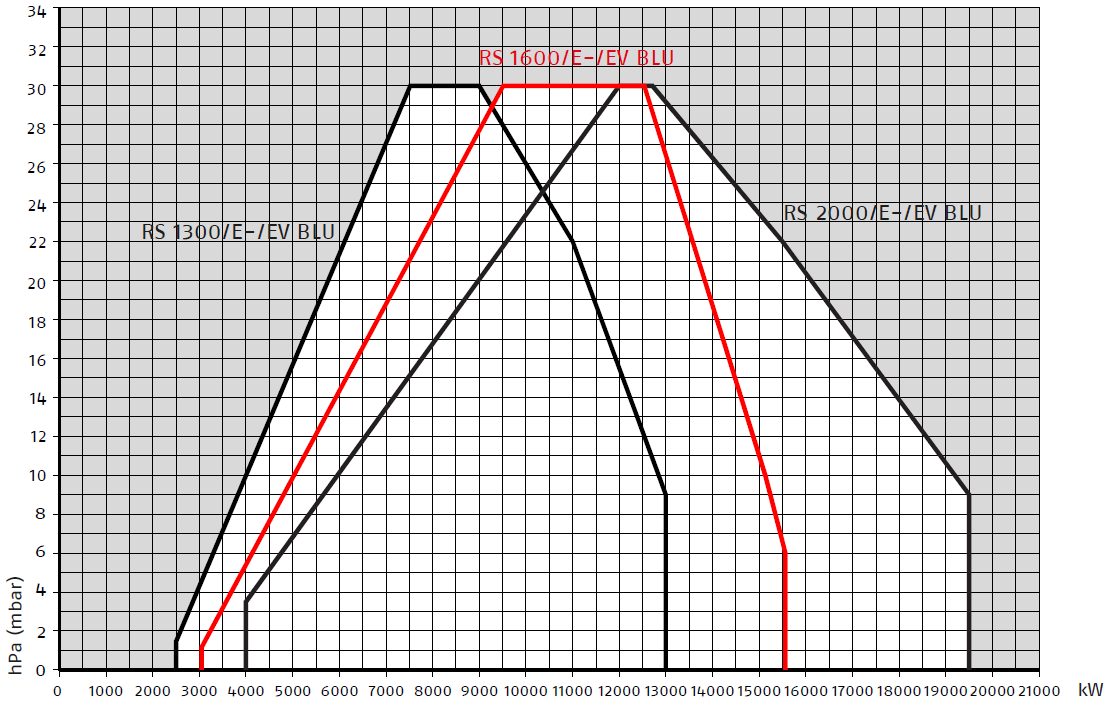

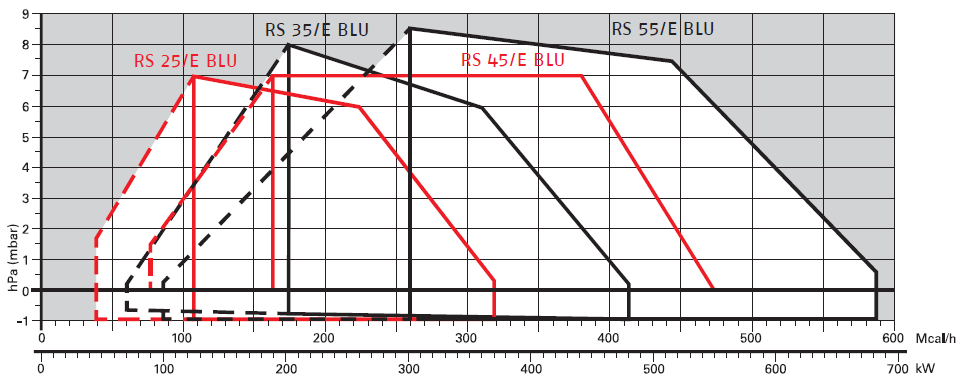

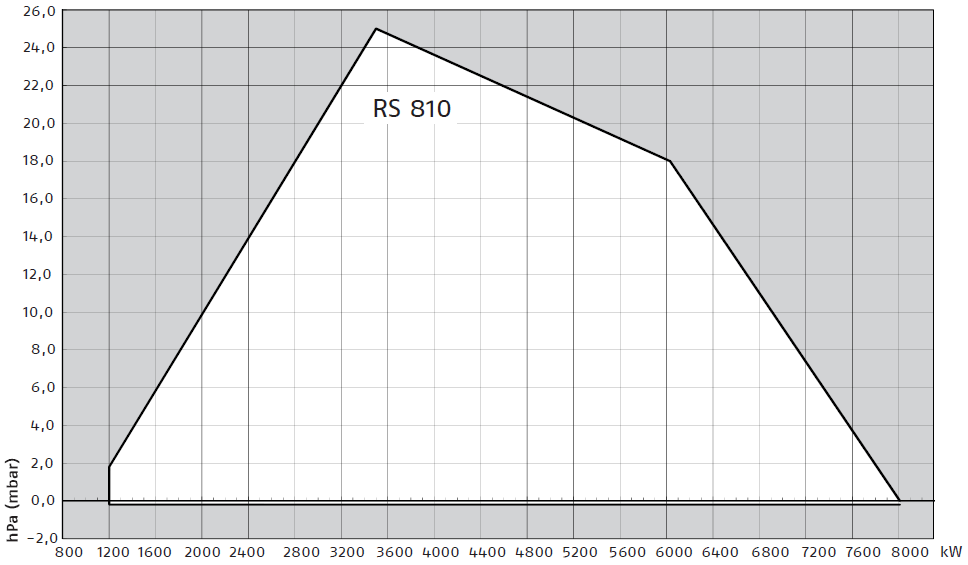

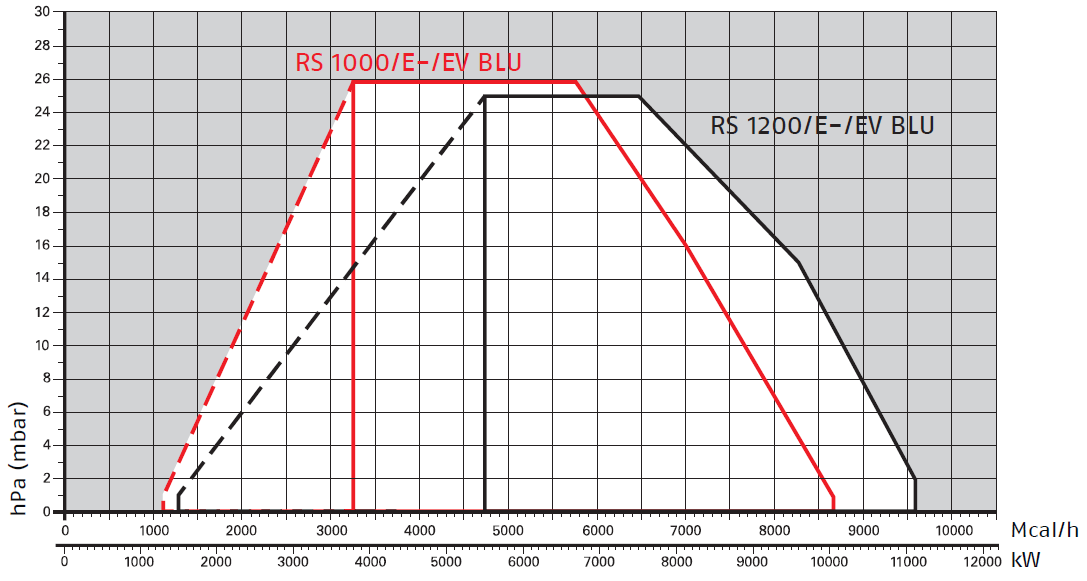

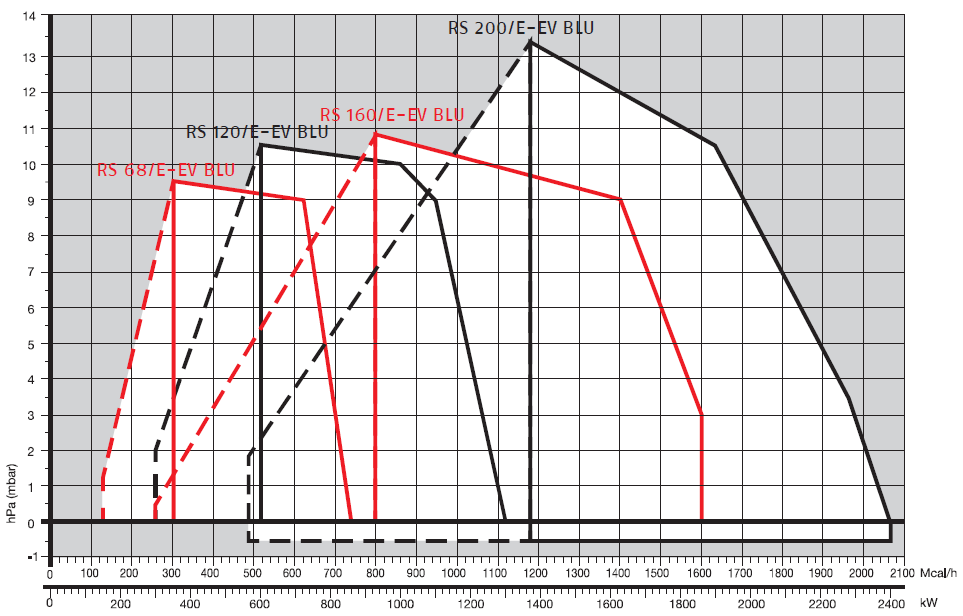

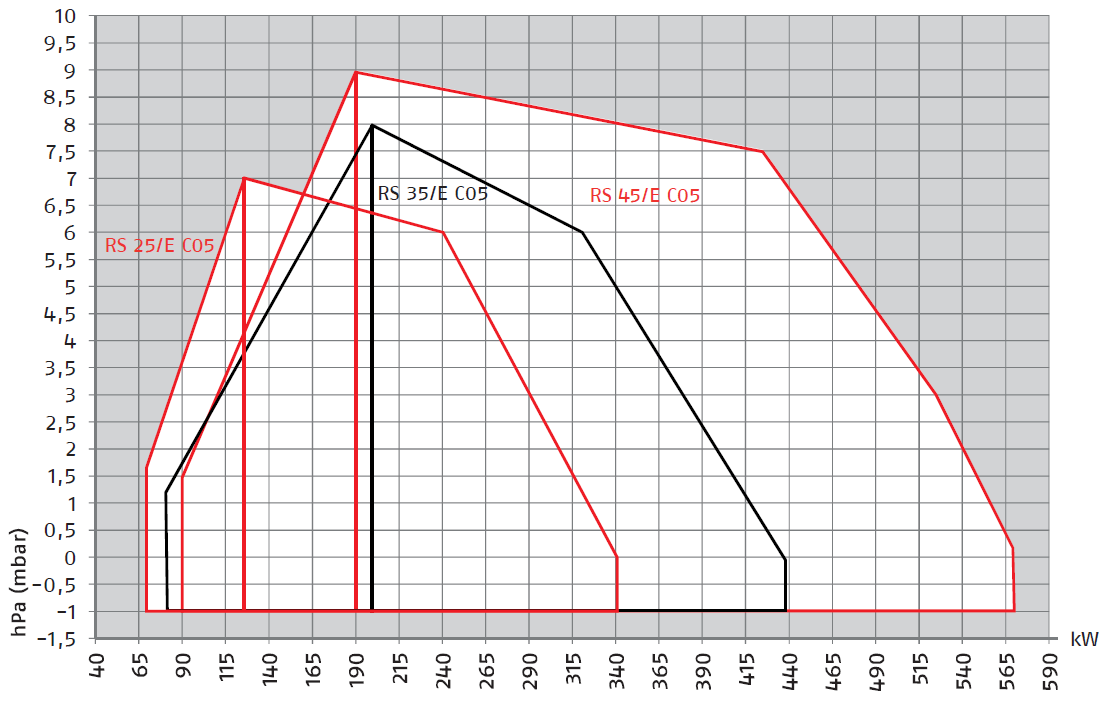

Kapacitetsdiagram
