RLS /2

Två-stegs kombibrännare

Effekt: 100 – 1395 kW

Riello RLS /2 Två-stegs kombibrännare är lämpliga för tex. värme-, ång-, hetvatten eller hetoljapannor.

Kategori:

Gul- och blåflam brännarmodell

Gulflam brännarmodell (kod C11, C22 eller MZ) är lämplig för alla panntyper, även för säckeldad panntyp, medan blåflam brännarmodell (kod C33 eller BLU) kan användas för tre-stråks pannor där det finns krav om låga emissioner.

Presentation och tekniska data:

Gulflam:
Riello RLS /2 28-130 C11 produktbroschyr (En)

Installations-, användnings- och underhållsinstruktion:

Gulflam:
Riello RLS /2 28-50 C11 instruktion (En)
Riello RLS /2 70-130 C11 instruktion (En)
Riello RLS /2 28-50 C11 Försäkran om överensstämmelse (En)
Riello RLS /2 70-130 C11 Försäkran om överensstämmelse (En)

Reservdelslista :

Gulflam:
Riello RLS /2 28-38 Reservdelslista (En)

Gulflam brännartyp

Gulflam brännartyp har standard utsläpp

Generellt
Bränsle Lätt eldningsolja/diesel, bio-olja (1)
Naturgas, gasol(2), stadsgas(2) eller biogas(2)(3)
Strömförsörjning (4) 1 fas/ 230 v/ 50 Hz (RLS /2 28-38)
3 fas/ 230-400 v/ 50 Hz (RLS /2 50-130)
Utslåpp Enligt EN 267, class 1 (för C01 typ)
Enligt EN 267 och EN 676, class 1 (för typ C11) och class 2 (för typ MZ eller C22)

(1) Specialversion
(2) Med lämpligt brännarhuvud
(3) Min. 55% metanhalt, max 0,1% svavelhalt
(4) Andra typer av strömförsörjning på förfrågan



Artikelnummer, effekt, brännarhuvud längd, vikt
Modell Artikelnummer (1) Effekt (2) Modulationsområd Brännarhuvud längd Vikt
Min. Max. Min.(3) Max.(4)
[kW] [kW] [mm] [mm] [kg]
RLS /2  28 C01 20147897 100 325 1:3,3 191 326 43
RLS /2  38 C01 20147803 116 442 1:3,8 201 336 45
RLS /2  50 C01 20147805 145 581 1:4,0 216 351 46
RLS /2  70 C01 20147798 232 814 1:3,5 250 385 70
RLS /2  100 C01 20147799 349 1163 1:3,3 250 385 73
RLS /2  130 C01 20147800 465 1395 1:3,0 250 385 76

(1) För standard brännarhuvud längd (kod TC) och standard strömförsörjning (1-fas 230v eller 3-fas 400v)
(2) För gasbränsle med nettobrännvärde 10 kWh/Nm3 och oljebränsle med nettovärmevärde 11,8 kWh/kg (10 200 kcal/kg) och viskositet vid 20°C: 4÷6 mm2/s (cSt)
(3) Med standard brännarhuvud (kod TC)
(4) Med förlängt brännarhuvud (kod TL)

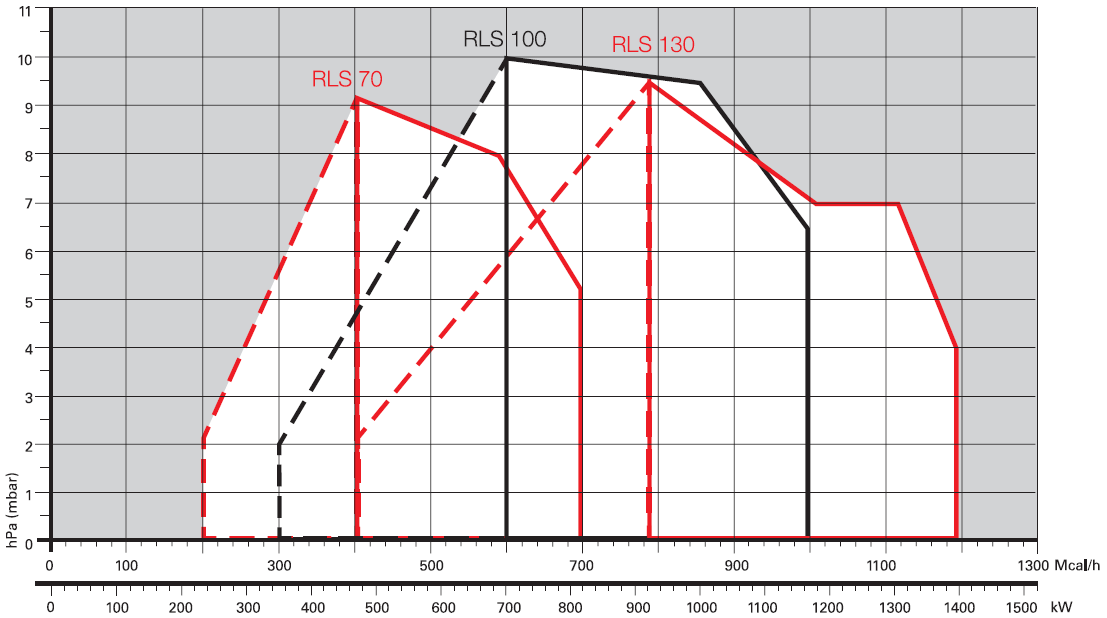

Kapacitetsdiagram
