RLS /M

Modulerande kombibrännare

Effekt: 100 kW – 11,5 MW

Riello RLS /M fullt modulerande kombibrännare med mekanisk CAM är lämpliga för tex. värme-, ång-, hetvatten eller hetoljapannor.

Kategori: Riello kombibrännare

Gul- och blåflam brännarmodell

Gulflam brännarmodell (kod C11, C22 eller MZ) är lämplig för alla panntyper, även för säckeldad panntyp, medan blåflam brännarmodell (kod C23 eller MX) kan användas för tre-stråks pannor där det finns krav om låga emissioner.

Gulflam brännartyp

Gulflam brännartyp har standard utsläpp

Generellt
Bränsle		Lätt eldningsolja/diesel, bio-olja ⁽¹⁾
Bränsle		Naturgas, gasol⁽²⁾, stadsgas⁽²⁾ eller biogas⁽²⁾⁽³⁾
Strömförsörjning ⁽⁴⁾		3 fas/ 230-400 v/ 50 Hz (RLS /M MZ 190-250)
Utslåpp		Enligt EN 267. class 2 och EN 676, class 2 (for typ MZ och C22)

(1) Specialversion
(2) Med lämpligt brännarhuvud
(3) Min. 55% metanhalt, max 0,1% svavelhalt
(4) Andra typer av strömförsörjning på förfrågan

Artikelnummer, effekt, brännarhuvud längd, vikt
Modell	Artikelnummer ⁽¹⁾	Effekt ⁽²⁾		Modulationsområd	Brännarhuvud längd		Vikt
Modell	Artikelnummer ⁽¹⁾	Min.	Max.	Modulationsområd	Min.⁽³⁾	Max.⁽⁴⁾	Vikt
		[kW]	[kW]		[mm]	[mm]	[kg]

RLS /M 28	⁽⁵⁾	100	325	1:3,3	⁽⁵⁾	⁽⁵⁾	⁽⁵⁾
RLS /M 38	⁽⁵⁾	115	442	1:3,8	⁽⁵⁾	⁽⁵⁾	⁽⁵⁾
RLS /M 70	⁽⁵⁾	232	814	1:3,5	⁽⁵⁾	⁽⁵⁾	⁽⁵⁾
RLS /M 100	⁽⁵⁾	349	1163	1:3,3	⁽⁵⁾	⁽⁵⁾	⁽⁵⁾

RLS /M 190 MZ	20159361	550	2150	1:3,9	412	542	95
RLS /M 250 MZ	20145372	550	2460	1:4,5	412	442	100

RLS /M 650	⁽⁵⁾	1430	6550	1:4,6	360		320
RLS /M 800	⁽⁵⁾	1750	8000	1:4,6	362		320
RLS /M 1000	⁽⁵⁾	1200	10600	1:8,8	484		550
RLS /M 1200	⁽⁵⁾	1500	11500	1:7,7	465		600

(1) För standard brännarhuvud längd (kod TC) och standard strömförsörjning (1-fas 230v eller 3-fas 400v)
(2) För gasbränsle med nettobrännvärde 10 kWh/Nm³ och oljebränsle med nettovärmevärde 11,8 kWh/kg (10 200 kcal/kg) och viskositet vid 20°C: 4÷6 mm2/s (cSt)
(3) Med standard brännarhuvud, brännarkod TC
(4) Med förlängt brännarhuvud, brännarkod TL
(5) Specialversion med individuella specifikationer

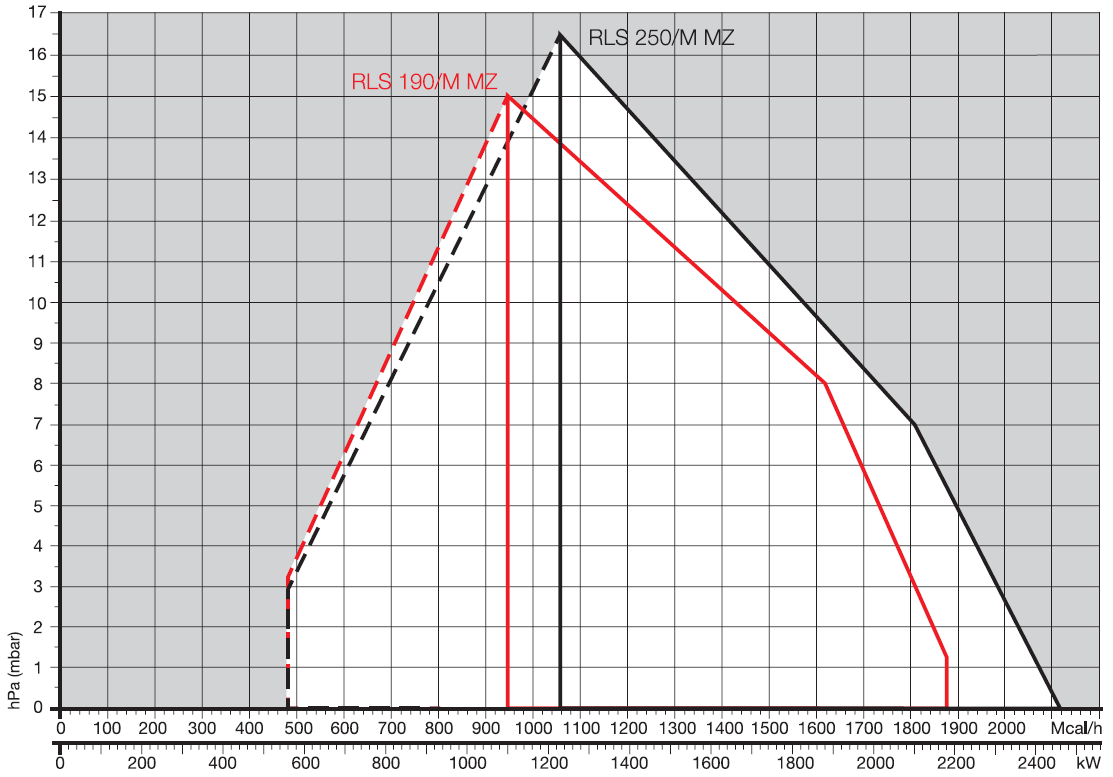

Kapacitetsdiagram

Blåflam brännartyp

Blåflam brännartyp har låga utsläpp (low-NOx)

Generellt
Bränsle		Lätt eldningsolja/diesel, bio-olja ⁽¹⁾
Bränsle		Naturgas, gasol⁽²⁾, stadsgas⁽²⁾ eller biogas⁽²⁾⁽³⁾
Strömförsörjning ⁽⁴⁾		3 fas/ 230-400 v/ 50 Hz (RLS /2 MX 68-160)
Utslåpp		Enligt EN 267, class 2 och EN 676, class 3 (for typ MX och C23)

(1) Specialversion
(2) Med lämpligt brännarhuvud
(3) Min. 55% metanhalt, max 0,1% svavelhalt
(4) Andra typer av strömförsörjning på förfrågan

Artikelnummer, effekt, brännarhuvud längd, vikt
Modell	Artikelnummer ⁽¹⁾	Effekt ⁽²⁾		Modulationsområd	Brännarhuvud längd		Max. tjocklek på pannans frontlucka	Vikt
Modell	Artikelnummer ⁽¹⁾	Min.	Max.	Modulationsområd	Min.⁽³⁾	Max.⁽⁴⁾	Max. tjocklek på pannans frontlucka	Vikt
		[kW]	[kW]		[mm]	[mm]	[mm]	[kg]

RLS /M 68 MX	20147784	200	860	1:4,3	260	335	200	115
RLS /M 120 MX	20147786	300	1200	1:4,4	260	335	200	120
RLS /M 160 MX	20147789	300	1840	1:6,1	373	503	402	135

RLS /M 310 MX	20147807	600	3600	1:6,0	365		507	300
RLS /M 410 MX	20147810	640	4200	1:6,6	365		507	300
RLS /M 510 MX	20147812	660	5170	1:7,8	365		507	300
RLS /M 610 MX	20147813	1000	6155	1:6,2	351		510	320

RLS /M 800	20147802	1750	8000	1:4,6	558		382	320
RLS /M 1000	20147815	1200	10600	1:8,8	674		484	550
RLS /M 1200	20147814	1500	11500	1:7,7	658		465	600

RLS /M

Modulerande kombibrännare

Gul- och blåflam brännarmodell

Presentation och tekniska data:

Installations-, användnings- och underhållsinstruktion:

Reservdelslista :

Gulflam brännartyp

Generellt

Artikelnummer, effekt, brännarhuvud längd, vikt

Kapacitetsdiagram

Blåflam brännartyp

Generellt

Artikelnummer, effekt, brännarhuvud längd, vikt

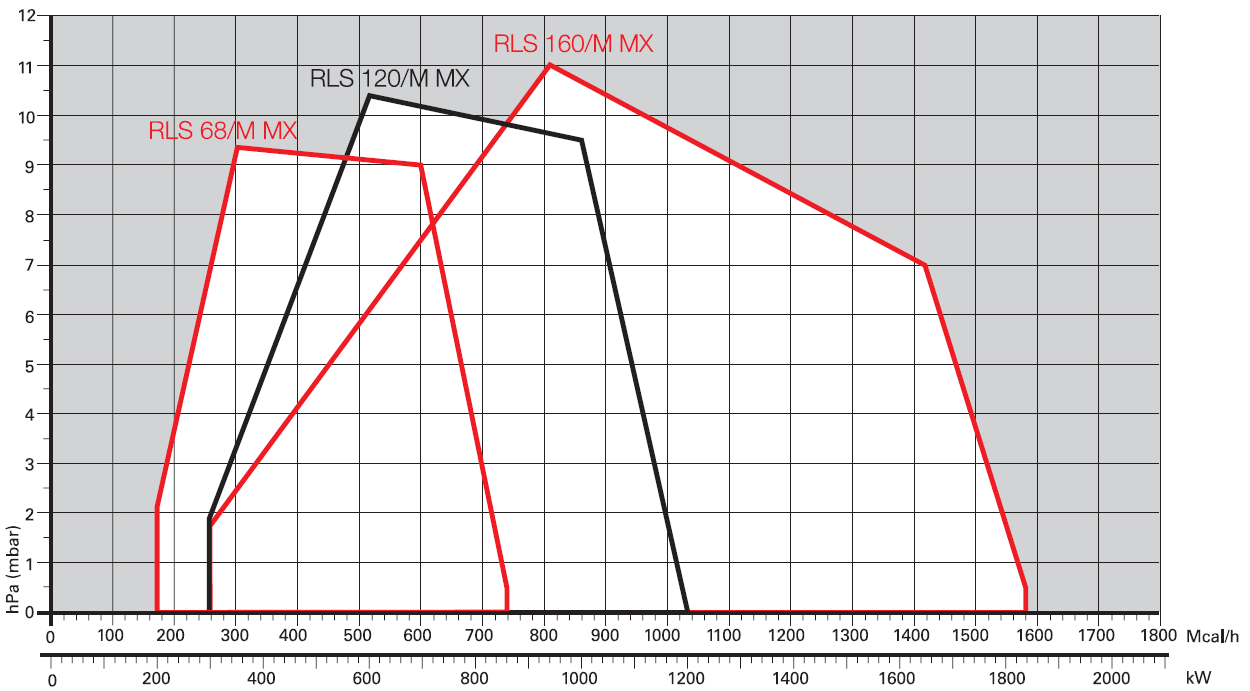

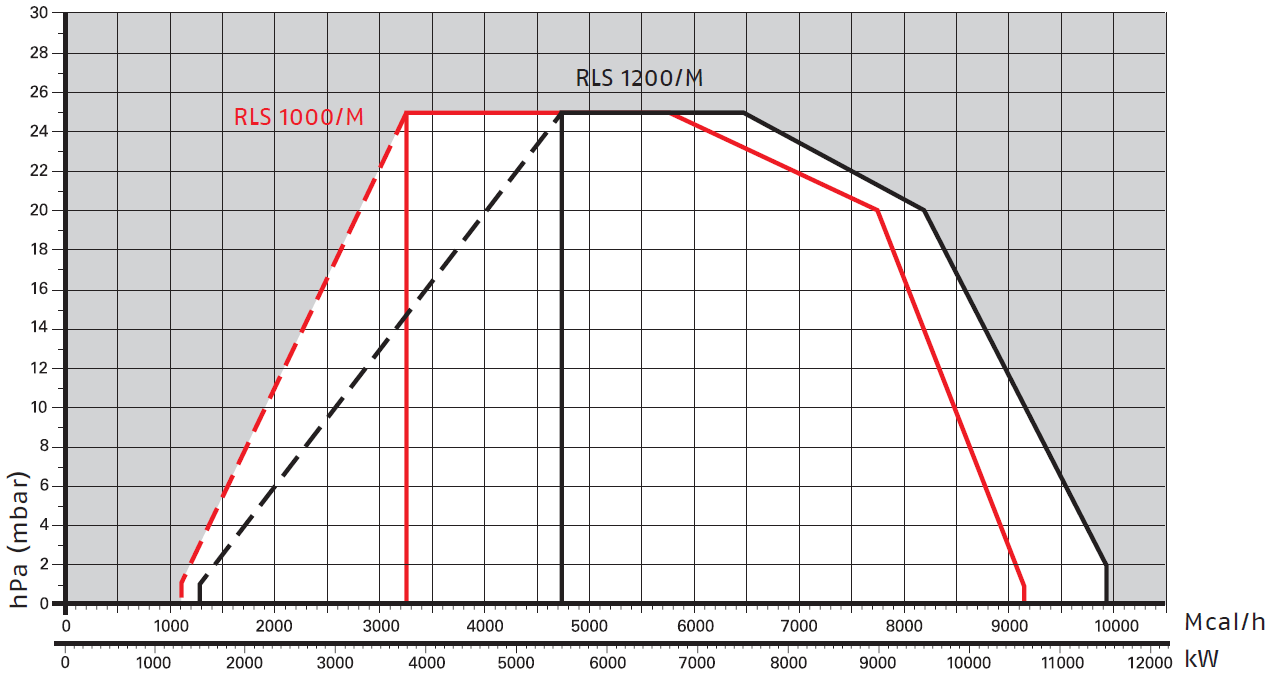

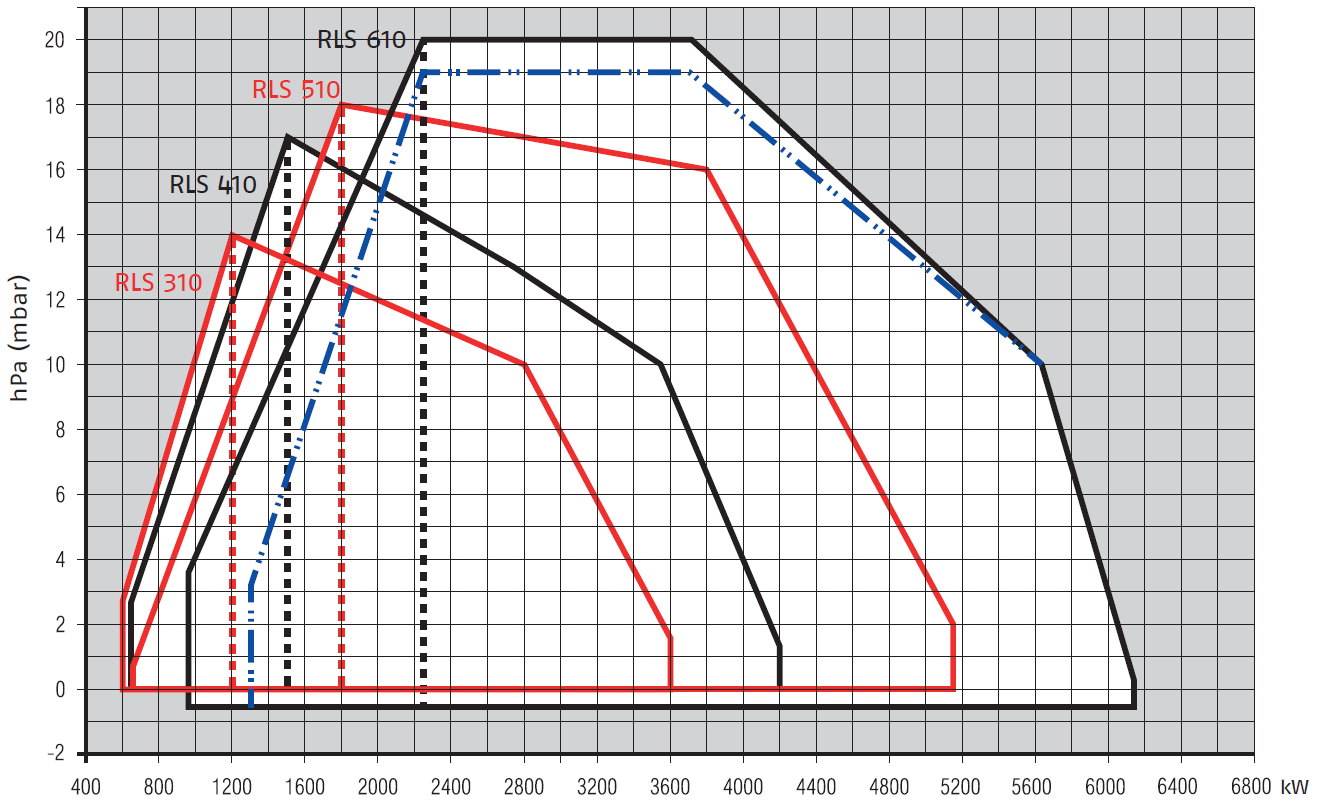

Kapacitetsdiagram
