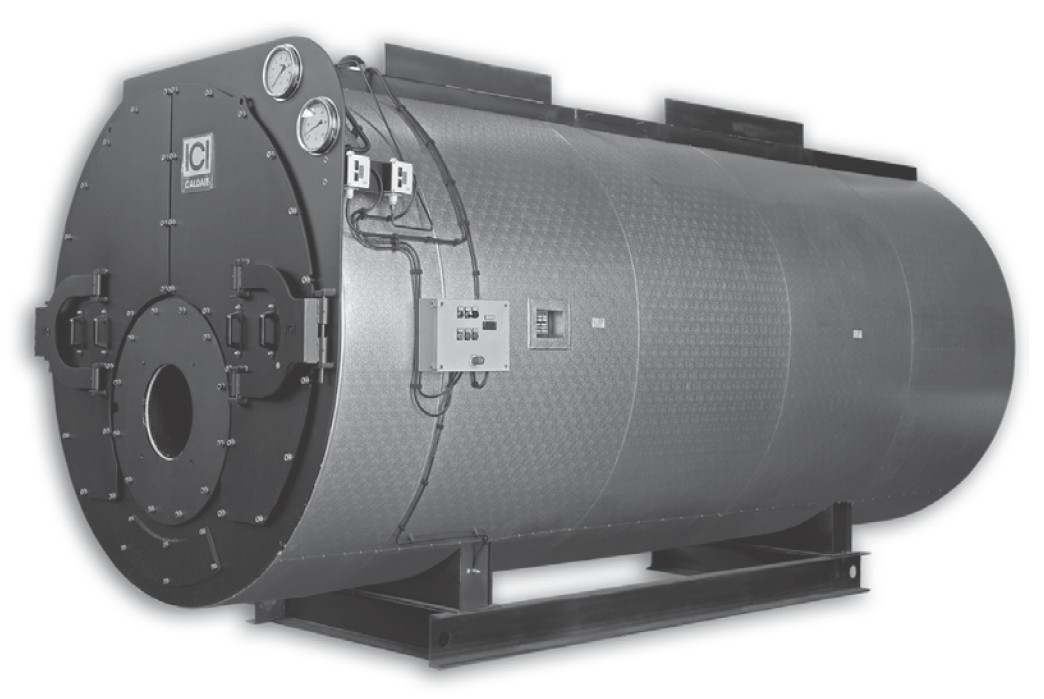

ASGX - Bild 1
Förstora

ASGX

ICI

Tre-stråks hetvattenpanna

Designtryck: 12 – 25 bar
Värmeeffekt: 3 000 – 17 000 kW

Artikelnr: N/A Kategori:

ASGX serien av hetvattenpannor är tre-stråks pannor med vågräta rökkanaler och vattenkyld backgavel.

  • Leveras fullt utrustad med allt säkerhets- och reglerings utrustning, emballerad och klar för installation
  • >90 % verkningsgrad
  • Vid konstruktionen har det använts hög kvalité på material, och svetsningen är kontrollerad av röntgen, ultraljud och färg genomträngnings inspektioner
  • Tillverkat enligt EN 12 935 och godkänt jämför P.E.D. 97/23/CE
  • Pannan kan användas för båda gas och olja bränsle
MärkeICI
PannmodellASGX 10000, ASGX 11000, ASGX 12000, ASGX 13000, ASGX 14000, ASGX 15000, ASGX 16000, ASGX 17000, ASGX 3000, ASGX 3500, ASGX 4000, ASGX 5000, ASGX 6000, ASGX 7000, ASGX 8000, ASGX 9000

ICI ASGX - Miltons presentationsbroschyr(sv)
ICI ASGX - ICIs presentationsbroschyr(en)

Generellt

Designtryck [bar] Strömförsörjning Bränsle
12, 16, 18 eller 25(1) 3F+N 400v 50Hz(2) Naturgas, gasol, biogas(3), lättolja eller tjockolja

(1) 15-25 bar på förfrågande
(2) Andre strömförsörjnings typer på förfrågande
(3) Speciell konfiguration för biogas

Tryck och temperatur

Designtryck [bar] Designtemperatur [°C] Max. arbetstemperatur[°C]
12 192 150
16 204 160
18 207 160
18 207 160

ICI ASGX - Kapacitet, vattenvolym och vikt

Pannmodell Artikelnummer Max värmeeffekt (1) [kW] Max inmatat effekt (1) [kW] Verk­nings­grad (1) [%] Rökgasmotstånd(1) [mbar] Vattensida tryckfall(2) [mbar] Vattenvolym [l] Torr vikt [kg]
12 bar 16 bar
ASGX 3000 Saknas 3000 3333 90,0 15,0 55 4520 6300 6430
ASGX 3500 Saknas 3500 3888 90,0 18,0 75 5300 6950 7650
ASGX 4000 Saknas 4000 4444 90,0 15,0 98 6650 8200 9020
ASGX 5000 Saknas 5000 5556 90,0 20,0 154 8600 11000 12100
ASGX 6000 Saknas 6000 6666 90,0 13,0 91 9150 11280 12400
ASGX 7000 Saknas 7000 7777 90,0 15,0 123 10200 12160 13400
ASGX 8000 Saknas 8000 8791 91,0 17,5 161 14950 14500 16950
ASGX 9000 Saknas 9000 9890 91,0 22,5 98 16200 15400 17950
ASGX 10000 Saknas 10000 10989 91,0 15,0 66 20200 16300 27450
ASGX 11000 Saknas 11000 12088 91,0 19,0 79 20200 24940 27450
ASGX 12000 Saknas 12000 13158 91,2 22,0 94 21800 25400 27950
ASGX 13000 Saknas 13000 14286 91,0 26,0 111 21800 25400 27950
ASGX 14000 Saknas 14000 15385 91,0 23,5 128 23800 28050 30850
ASGX 15000 Saknas 15000 16340 91,8 19,5 86 33000 37500 41250
ASGX 16000 Saknas 16000 17486 91,5 22,0 98 33000 37500 41250
ASGX 17000 Saknas 17000 18681 91,0 23,0 111 35100 40000 40000

(1) Vid 100% last och genomsnittstemperatur 130 °C
(2) Vid 100% last och ΔT=12 K
